Нормативная база

Проектирование вентиляции зернохранилищ и элеваторов выполняют с опорой на технологические нормы хранения и переработки зерна, общие требования к системам ОВК и обязательные требования по безопасности зданий и пожарной защите. Для расчёта систем также учитывают строительную климатологию региона, поскольку параметры наружного воздуха напрямую влияют на режимы аэрации, подбор вентиляторов и устойчивость работы системы в холодный и тёплый периоды года.

Нормативные документы, которые следует учитывать в проекте:

• СНиП 2.10.05-85 / СП 108.13330 — предприятия, здания и сооружения по хранению и переработке зерна.

• СНиП 2.10.02-84 — предприятия, здания и сооружения по хранению и переработке зерна и комбикормов, применительно к технологическим и строительным решениям.

• СП 60.13330.2020 — отопление, вентиляция и кондиционирование воздуха.

• СП 131.13330 — строительная климатология.

• ГОСТ 12.1.005-88 — общие санитарно-гигиенические требования к воздуху рабочей зоны.

• ФЗ-384 — технический регламент о безопасности зданий и сооружений.

• ФЗ-123 — технический регламент о требованиях пожарной безопасности.

Важно: категории помещений по взрывопожарной опасности определяются технологической частью проекта, а не разделом ОВК, но именно они задают требования к компоновке вентиляционных систем, клапанам, аспирации и блокировкам.

Чем вентиляция зернохранилища отличается от обычной

Главное отличие состоит в том, что вентиляция зернохранилища одновременно является инженерной и технологической системой. Она должна не просто обеспечивать воздухообмен в помещении, а управлять состоянием зерновой массы: снижать риск самосогревания, выравнивать температуру, ограничивать переувлажнение и помогать сохранить качество продукции при хранении.

На обычных производственных объектах расчёт общеобменной вентиляции часто сводится к удалению тепла, влаги или загрязнений из воздуха помещения. В зернохранилищах дополнительно приходится учитывать сопротивление слоя зерна, высоту насыпи, свойства конкретной культуры, распределение воздуха в массе продукта и наличие взрывоопасной пыли.

На что обратить внимание: для зернохранилища нельзя копировать типовые складские решения без адаптации под культуру, высоту насыпи и режим хранения.

Какие требования предъявляются к надежности и автономности

Надёжность систем вентиляции в зернохранилищах критична, потому что отказ вентиляции может привести не только к ухудшению микроклимата, но и к порче продукции, росту пылевой опасности и нарушению технологического цикла. Поэтому проектом обычно предусматривают раздельное или зональное регулирование систем для силосных корпусов, складов напольного хранения, рабочих зданий, операторских и электрощитовых.

На объектах с пылеобразованием и взрывопожароопасными зонами требуется блокировка технологического оборудования с вентиляцией и аспирацией. Запуск оборудования допускается только после выхода вентиляционных систем на рабочий режим, а в системах диспетчеризации должна быть предусмотрена сигнализация отклонения параметров от нормы.

Параметры микроклимата

Параметры микроклимата в зернохранилищах определяются технологией хранения конкретной культуры и режимом работы объекта. Для системы вентиляции ключевыми параметрами становятся температура зерновой массы, температура и влажность наружного воздуха, а также условия в рабочих и вспомогательных помещениях.

В помещениях с постоянным пребыванием людей параметры воздуха должны соответствовать санитарным требованиям ГОСТ 12.1.005-88, а в операторских, диспетчерских и электрощитовых важно дополнительно обеспечить очистку приточного воздуха. Для производственных корпусов воздухообмен рассчитывают по удалению теплоизбытков и загрязнений, а для силосов и складов хранения — по задачам охлаждения, аэрации и стабилизации состояния зерновой массы.

Особенности хранения разных культур

Разные культуры требуют разных режимов аэрации. Зерновые культуры обычно ориентируют на охлаждение и выравнивание температуры, кукурузу и более влажное зерно — на более интенсивное вентилирование, а масличные культуры требуют особенно аккуратного режима из‑за чувствительности к перегреву и ухудшению качества.

• Зерновые культуры (пшеница, ячмень, рожь, овес)

Для данной категории основной задачей вентиляции является ассимиляция теплоизбытков, выравнивание температуры по всему объему и профилактика самосогревания.

Режим работы: Проектирование должно предусматривать возможность периодической аэрации. При расчетах учитывается удельный вес зерна (порядка 800 кг/м³) и его аэродинамическое сопротивление.

Безопасность: Для сухого зерна (влажность до 15,5%) вентиляция обеспечивает длительную стабилизацию, однако при проектировании систем для зерна повышенной влажности (свыше 16%) расчетная мощность вентиляторов должна обеспечивать интенсивный теплосъем для исключения развития микрофлоры.

• Кукуруза

Кукуруза характеризуется повышенной чувствительностью к неравномерности температурных полей.

Технологические требования: Согласно нормам, кукуруза в початках имеет меньший удельный вес (450 кг/м³), но больший угол естественного откоса (30°), что требует учета измененных характеристик давления на дно и стены силосов при нагнетании воздуха.

Интенсивность: В технических решениях для кукурузы следует закладывать более высокие расходы воздуха для быстрого отвода влаги, так как задержка в охлаждении после сушки ведет к резкому сокращению срока хранения.

• Масличные культуры (подсолнечник, рапс)

Эти культуры наиболее склонны к самосогреванию и порче при перегреве.

Физические свойства: Семена подсолнечника имеют низкую насыпную плотность (550 кг/м³), что требует точного расчета скорости воздушного потока в воздуховодах для предотвращения выноса легких фракций семян.

Контроль: В проектах систем для маслосемян обязательна установка датчиков температуры с выводом на пульт диспетчера для оперативного включения вентиляции при отклонении режимов от нормы.

• Бобовые культуры и семенной фонд

Для семенного зерна и бобовых приоритетной задачей является сохранение всхожести и энергии прорастания.

Режим вентилирования: Рекомендуется проектировать системы с возможностью плавного (автономного) регулирования параметров микроклимата, обеспечивая «мягкие» режимы охлаждения без резких перепадов температуры.

Обязательные общетехнические требования (согласно СП и СНиП)

Независимо от вида культуры, проект вентиляции зернохранилища обязан включать следующие защитные меры:

• Защита от грызунов: Все вентиляционные отверстия в стенах и воздуховодах, расположенные на высоте до 0,5 м от пола, должны быть закрыты стальной сеткой с ячейками не более 12х12 мм.

• Взрывобезопасность: В зонах выделения горючей зерновой пыли системы вентиляции должны исключать образование «мертвых» зон и скопление осевшей пыли.

• Аварийная блокировка: Электродвигатели вентиляторов должны быть сблокированы с технологическим оборудованием. При остановке вентиляции оборудование должно отключаться автоматически, а запуск возможен только после 15-минутного проветривания.

• Аварийная вентиляция: При достижении 10% нижнего порога взрываемости пылевоздушной смеси аварийные системы должны включаться автоматически с подачей звукового и светового сигналов.

Расчёт воздухообмена и активное вентилирование

Системы вентиляции зернохранилища рассчитывают раздельно для двух задач: активного вентилирования зерновой массы и общеобменной вентиляции помещений. Активное вентилирование обеспечивает сохранность зерна за счёт контролируемого охлаждения и выравнивания параметров внутри насыпи, а общеобменная вентиляция поддерживает нормативные условия в рабочих, вспомогательных и технологических помещениях.

Расчёт активного вентилирования

Активное вентилирование представляет собой принудительную подачу воздуха через неподвижную зерновую массу с помощью напольных воздуховодов, перфорированных полов или распределительных каналов. Его применяют для охлаждения зерна после уборки или сушки, выравнивания температуры по высоте насыпи, профилактики самосогревания и временной стабилизации влажного зерна до доведения его до кондиционного состояния.

Для первичной оценки требуемого расхода воздуха используют зависимость

L=qуд⋅G

L — общий расход воздуха, м³/ч;

qуд — удельный расход воздуха на 1 т зерна, м³/(ч·т);

G — масса зерна, т.

Удельный расход воздуха назначают в зависимости от вида культуры, влажности, высоты насыпи и цели вентилирования. Для профилактического охлаждения сухого зерна применяют меньшие значения, а для устранения очагов самосогревания или временной стабилизации влажного вороха — более высокие. При заданной массе партии увеличение влажности, высоты насыпи и требуемой скорости охлаждения приводит к росту расчётного расхода воздуха и, соответственно, к повышенным требованиям к вентиляторам и сети.

Потери давления и подбор вентиляторов

После определения расхода воздуха рассчитывают полное аэродинамическое сопротивление системы активного вентилирования. В него входят потери давления в слое зерна, распределительных каналах, напольных воздуховодах, магистральных воздуховодах, фасонных частях, клапанах и распределительных устройствах.

Сопротивление зерновой массы зависит от культуры, плотности засыпки, высоты слоя и скорости фильтрации воздуха через насыпь. Для разных культур (зерновые, кукуруза, масличные) оно отличается, поэтому при универсализации системы по видам продуктов важно проверять возможность работы при нескольких вариантах сопротивления. По суммарному расходу и полному напору выбирают тип вентилятора (радиальный, осевой, смешанный) и его рабочую точку, обеспечивая совпадение с расчётной характеристикой системы.

На практике расчёт активного вентилирования включает последовательность шагов:

1. Определение массы и типа зерна
2. Назначение удельного расхода воздуха
3. Расчёт общего расхода
4. Оценку сопротивления слоя и сети
5. Подбор вентилятора с учётом полной характеристики системы.

Такой подход позволяет избежать ситуаций, когда по расходу система проходит, но фактически не обеспечивает требуемый режим из‑за недостаточного напора.

Общеобменная вентиляция

Общеобменную вентиляцию производственных, транспортных и вспомогательных помещений зернохранилища рассчитывают по тепловым, влажностным и пылевым нагрузкам, исходя из требований СП 60.13330.2020 и технологических нормативов. В расчёт принимают тепловыделения от приводов, конвейеров, норий и другого оборудования, влаговыделения, связанные с технологическими процессами, а также выбросы пыли, не полностью улавливаемой аспирационными системами.

При составлении воздушного баланса здания учитывают все расходные компоненты:

• Приток
• Общеобменную вытяжку
• Аспирацию
• Местные отсосы
• Аварийную вентиляцию и возможные перетоки между зонами

Расходы на аспирацию и локальные отсосы включают в общий баланс в качестве постоянных или переменных величин, чтобы обеспечить устойчивую работу систем при различных режимах технологического оборудования.

Какие схемы воздухообмена применяют

Схемы воздухообмена в зернохранилищах выбирают с учётом типа объекта (силосный корпус, напольный склад, рабочее здание), технологии транспортировки и хранения зерна, а также требований к взрывопожарной и санитарной безопасности.

Силосные корпуса

В силосных корпусах основой является система активной аэрации, в которой воздух подают через перфорированные полы, распределительные каналы или воздуховоды, расположенные в нижней части силосов. Воздух проходит вертикально через зерновую массу и удаляется через верхнюю часть силоса, крышевые оголовки или специальные вытяжные устройства, исключающие возврат отработанного воздуха в зоны притока.

В зависимости от конструкции и режима работы применяют нагнетательные, всасывающие или комбинированные схемы, когда вентиляторы работают на подачу или на вытяжку, либо на оба направления через разные участки сети. При этом учитывают возможность работы системы при различных уровнях заполнения силосов и изменении сопротивления слоя во времени.

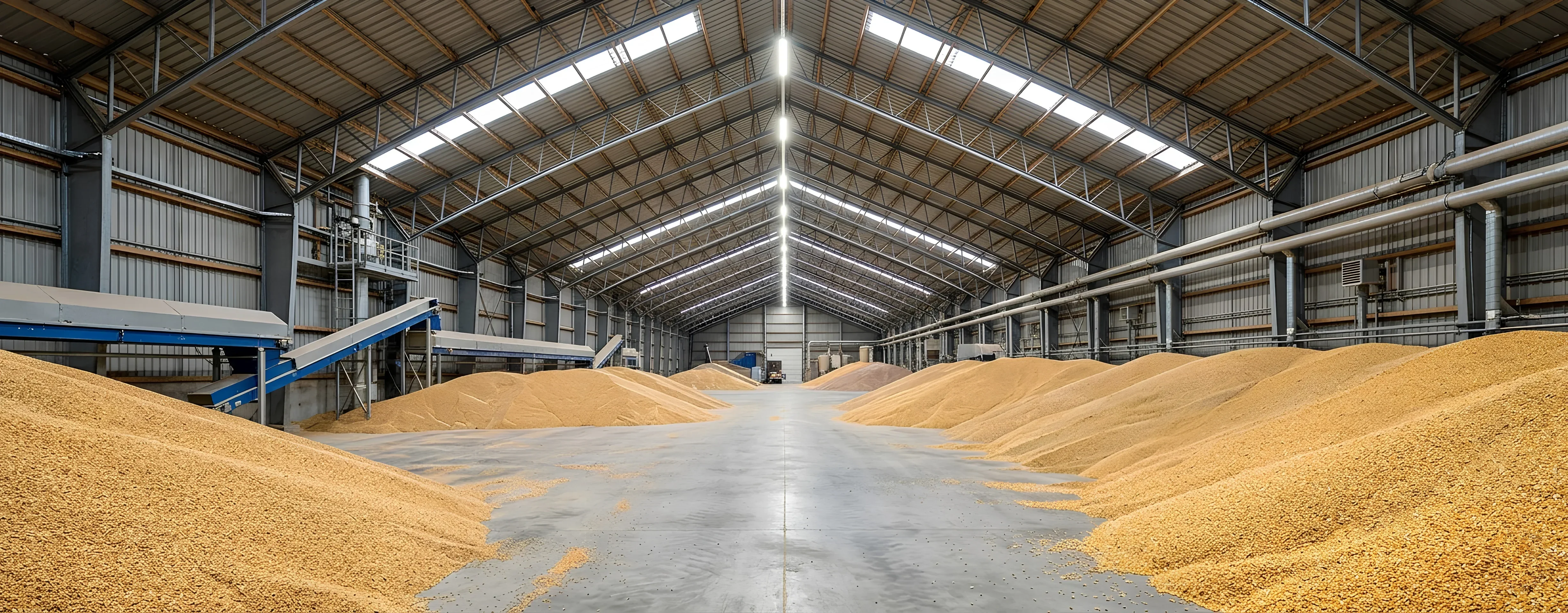

Склады напольного хранения

В напольных складах зерна для аэрации используют напольные воздуховоды, перфорированные трубы или каналы, расположенные под насыпью. Воздух подают через нижние элементы, а удаляют из верхней зоны помещения или через вытяжные шахты, обеспечивая движение воздуха от зоны подачи через весь объём зерна к зоне удаления.

Схема может быть продольной или поперечной в зависимости от геометрии склада и направления технологических потоков.

Для больших зданий целесообразно делить напольную систему на секции, чтобы управлять аэрацией по зонам и адаптировать режим к фактической загрузке каждого участка.

Рабочие и технологические здания

В рабочих корпусах, норийных башнях, транспортных галереях и перерабатывающих отделениях применяют приточно‑вытяжные системы с механическим побуждением, сопряжённые с локальными отсосами. Приточный воздух подают, как правило, в нижнюю или среднюю зону помещений, вытяжной — организуют в верхних, наиболее запылённых объёмах и в местах расположения технологического оборудования, где образуется наибольшее количество пыли и тепла.

При выборе схемы учитывают не только объём и конфигурацию помещения, но и расположение норий, пересыпок, перегрузочных узлов, конвейеров и зон выгрузки, чтобы воздушные потоки пересекались с основными маршрутами движения зерна. В противном случае возможно образование локальных зон повышенной запылённости и температурных карманов даже при достаточном суммарном расходе вентиляционного воздуха.

Какая фильтрация и аспирация нужны

Система аспирации в зернохранилище предназначена для локального удаления зерновой пыли из зон её образования и предотвращения распространения взрывоопасной пылевоздушной смеси по всему объёму здания. Зерновая пыль относится к горючим аэрозолям, поэтому аспирация одновременно решает задачи санитарной, экологической и пожарной безопасности.

Локальные отсосы устанавливают у норий, транспортеров, пересыпных узлов, приёмных и разгрузочных устройств, сепараторов и других аппаратов, где образуется пылевое облако. Конфигурацию укрытий и всасывающих патрубков подбирают так, чтобы захватывать пыль непосредственно в зоне её образования и минимизировать её поступление в рабочую зону и общий объём помещений.

Удаляемый аспирацией воздух очищают в пылеулавливающих установках: циклонах, батарейных циклонах, рукавных фильтрах или комбинированных системах, выбирая тип оборудования по дисперсному составу пыли и требуемой степени очистки. Для чистых зон (операторские, диспетчерские, щитовые) приточный воздух дополнительно фильтруют, чтобы предотвратить попадание зерновой пыли на оборудование и обеспечить нормативное качество воздуха для персонала.

Объёмно‑планировочные решения

Объёмно‑планировочные решения зернохранилищ должны обеспечивать эффективную работу систем вентиляции и аспирации при различных режимах эксплуатации объекта. Формирование внутреннего объёма, расположение силосов, галерей, лестничных клеток, норийных башен, площадок обслуживания и вентиляционных камер выполняют с учётом трасс воздуховодов и направлений воздушных потоков.

Задача проектировщика состоит в том, чтобы исключить непроветриваемые зоны, в которых накапливаются пыль, тёплый влажный воздух и продукты дыхания зерновой массы. Для этого обеспечивают возможность сквозного проветривания основных объёмов, продумывают расположение приточных и вытяжных устройств, избегают тупиковых полостей и закрытых карманов под покрытием.

В лестничных клетках элеваторов предусматривают легкосбрасываемые конструкции с требуемой площадью для компенсации давления при возможном взрыве пылевоздушной смеси. Вентиляционные камеры выполняют герметичными, с удобным доступом к вентиляторам, фильтрам, клапанам и автоматике, что облегчает обслуживание и контроль состояния систем.

Воздуховоды и оборудование, расположенные в агрессивной, влажной или запылённой среде, выполняют из коррозионностойких материалов или защищают соответствующими покрытиями, учитывая требования к огнестойкости и пожарной безопасности. Вентиляционные отверстия, расположенные в нижней части стен, защищают стальной сеткой от грызунов, а трубопроводы, подверженные выпадению конденсата, изолируют несгораемыми материалами для предотвращения коррозии и эксплуатационных проблем.

Автоматизация, режимы включения и аварийная вентиляция

Системы вентиляции и активного вентилирования зернохранилищ должны иметь автоматизированное управление, обеспечивающее соблюдение режимов хранения и безопасность эксплуатации. Непрерывная работа вентиляторов при любой погоде может быть не только неэффективной, но и вредной: при тёплом или влажном наружном воздухе возможны переувлажнение и локальное повышение температуры в толще зерновой массы.

Автоматизация аэрации предусматривает включение и отключение вентиляторов по сигналам от датчиков температуры зерна, температуры и относительной влажности наружного воздуха, а также по заданным временным программам. Наиболее распространённый подход — включение аэрации при достижении определённой разности температур между зерном и наружным воздухом и ограничение работы по времени суток (например, в ночные часы), когда условия наиболее благоприятны.

В системах диспетчеризации реализуют функции контроля и сигнализации: мониторинг состояния вентиляторов, положения клапанов, работы фильтров, температуры в основных зонах хранения, а также фиксацию аварийных ситуаций. Это позволяет своевременно реагировать на отклонения и предотвращать развитие опасных режимов.

Аварийная вентиляция должна включаться автоматически при превышении предельно допустимых концентраций вредных веществ или при достижении доли от нижнего концентрационного предела распространения пламени для пылевоздушной смеси, установленной нормами по взрывопожарной безопасности. Технологическое оборудование во взрывопожароопасных зонах блокируют с вентиляцией и аспирацией: запуск допускается только при включённых системах удаления воздуха и после выдержки заданного времени на формирование устойчивого воздухообмена.

Какие ошибки чаще всего допускают

В практике проектирования вентиляции зернохранилищ часто встречается перенос типовых решений для универсальных складов без учёта специфики зерновой массы и режимов хранения. В таких случаях система обеспечивает формальный воздухообмен по объёму помещения, но не решает задач охлаждения, выравнивания температуры и предотвращения самосогревания зерна.

Распространённая ошибка — недооценка аспирации и отсутствие баланса между общеобменной вентиляцией, локальными отсосами и активным вентилированием. При раздельном подходе к этим системам возрастает запылённость, ухудшаются условия работы персонала и оборудования, увеличивается риск образования взрывоопасных пылевоздушных смесей.

К типичным проектным недостаткам относится подбор вентиляторов только по расходу без проверки по полному напору и характеристике сети. Это особенно критично для систем аэрации, где сопротивление слоя зерна может занимать значительную долю суммарных потерь давления.

Дополнительно встречаются ошибки в компоновке воздухораспределительных устройств, отсутствии резервирования для ключевых участков и упрощённой логике автоматизации. В результате система не обеспечивает равномерное вентилирование, а режимы работы зависят от ручных действий персонала, что повышает риск ошибок и снижает сохранность продукции.

Часто задаваемые вопросы

— Можно ли использовать естественную вентиляцию в зернохранилище?

Естественную вентиляцию допускается применять только как вспомогательное решение для небольших складов и в ограниченных режимах работы, например в межсезонье. Для силосных корпусов, крупных напольных складов и объектов с интенсивным пылеобразованием необходимы механические системы активного вентилирования и аспирации, обеспечивающие управляемые режимы воздухообмена.

— Нужна ли автоматизация аэрации?

Да, автоматизация систем активного вентилирования необходима, поскольку эффективное охлаждение и стабилизация зерновой массы зависят от параметров наружного воздуха и состояния зерна. Автоматическое управление по температуре, влажности и времени позволяет включать аэрацию только при благоприятных условиях, снижать риск переувлажнения и поддерживать заданные технологии хранения.
