Нормативная база

Проектирование систем вентиляции животноводческих зданий выполняют не «по общим ощущениям», а по связке строительных, технологических и ветеринарно‑санитарных документов. В рабочей практике проектировщика опорными документами являются:

• СП 106.13330.2012 — «Животноводческие, птицеводческие и звероводческие здания и помещения»;
• СП 60.13330 — базовый свод правил по отоплению, вентиляции и кондиционированию воздуха, на который ссылается СП 106.
• РД-АПК 3.10.07.05-17 — ветеринарно‑санитарные требования при проектировании, строительстве, реконструкции и эксплуатации животноводческих объектов;
• Отраслевые и учебно‑методические материалы по расчету теплового баланса и воздухообмена животноводческих помещений, применяемые как вспомогательная расчетная база.

Какие параметры микроклимата нужно обеспечить

Коровник нельзя проектировать только «по температуре». Для нормального содержания КРС система вентиляции должна обеспечивать температуру, влажность, скорость движения воздуха, допустимые концентрации вредных газов и приемлемый уровень шума.

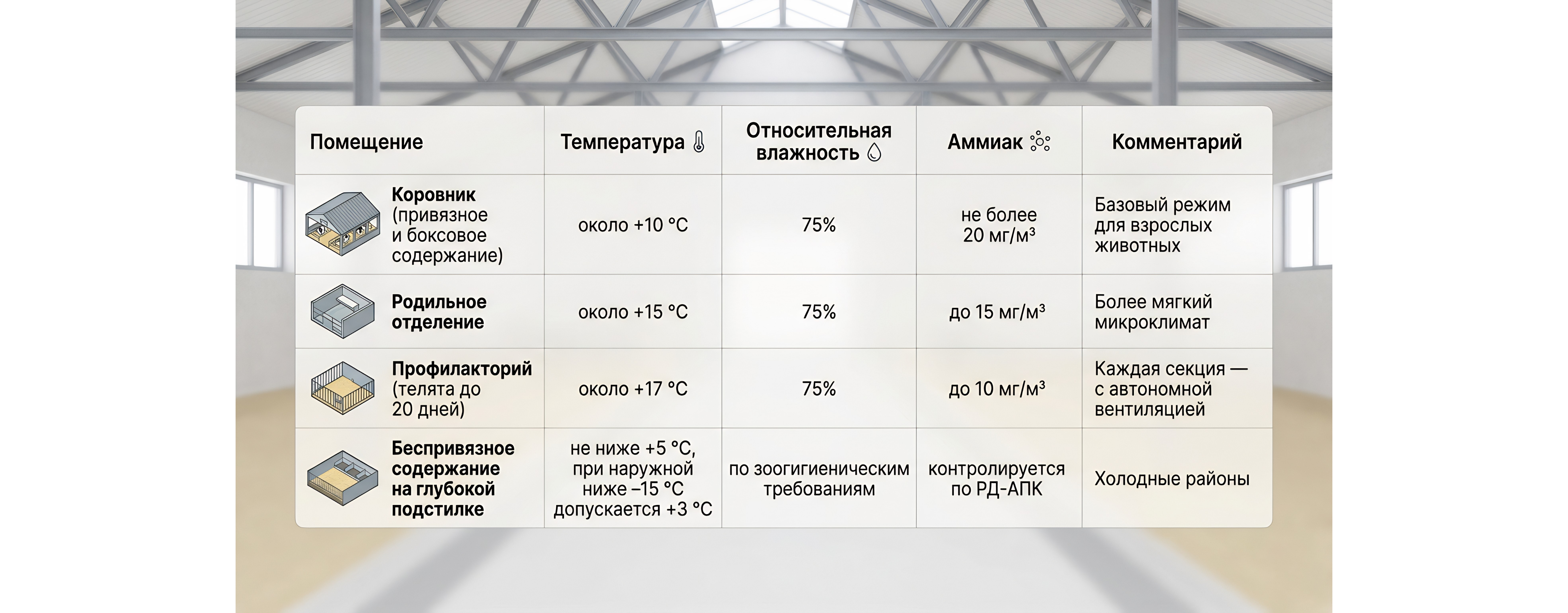

Нормативные ориентиры по помещениям

Дополнительно: РД-АПК указывает, что системы микроклимата должны учитывать повышенную влажность и кратковременно допустимое содержание аммиака до 20 мг/м³ и сероводорода до 10 мг/м³. Подбор оборудования и материалов должен вестись сразу с учетом агрессивной влажной среды.

Что еще важно контролировать

• скорость воздуха в зоне размещения животных — без постоянных холодных струй;
• концентрацию аммиака и, при необходимости, CO2 как индикатор достаточности воздухообмена;
• уровень шума — не более 70 дБ в помещениях для КРС и 65 дБ для телят профилакторного возраста.

Как проектировать вентиляцию коровника

Ниже — логика проектирования, которой удобно пользоваться на стадии ТЗ, П и РД.

1. Собрать исходные данные

Перед расчетом проектировщик должен получить:

• поголовье с разбивкой по группам и возрасту;
• тип содержания: привязное, боксовое, беспривязное;
• планировку и объем помещений;
• сведения о подстилке, навозоудалении, наличии решетчатых полов;
• климатическую зону и расчетные наружные температуры;
• сведения о материалах ограждающих конструкций и их теплозащите;
• требования ветеринарной службы хозяйства.

Без этих данных невозможно корректно рассчитать тепловой баланс и определить минимальный технологический воздухообмен.

2. Выполнить тепловой баланс

Основа проектирования — расчет теплового баланса животноводческого помещения. В самом общем виде он учитывает:

• тепловыделения животных;
• потери тепла через ограждающие конструкции;
• расход тепла на нагрев приточного воздуха;
• потери на испарение влаги.

Практический смысл этого расчета простой: если тепла животных не хватает для покрытия вентиляционных и строительных потерь, проектировщик должен предусмотреть отопление или подогрев приточного воздуха.

3. Определить требуемый воздухообмен

Вентиляцию животноводческих помещений рассчитывают не «по кратности на глаз», а по предельно допустимым зоогигиеническим нормам содержания углекислоты или влажности воздуха. Далее принимают большее из расчетных значений.

4. Выбрать тип системы

На практике используют:

• естественную вентиляцию — для простых и менее плотных объектов, но с ограничениями по устойчивости работы;
• механическую приточно‑вытяжную вентиляцию — для крупных и современных коровников;
• комбинированные схемы, включая туннельную и кросс‑вентиляцию в теплый период;
• локальную подпольную вытяжку при наличии решетчатых полов и навозных каналов.

5. Проверить санитарную и эксплуатационную реализуемость

Даже корректный по формулам расчет не сработает, если:

• приток подается холодной струей прямо на животных;
• вытяжка не удаляет влагу и газы из проблемных зон;
• оборудование быстро корродирует из‑за размещения в агрессивной среде;
• система не имеет автоматики минимального расхода воздуха.

Как рассчитывают воздухообмен

Расчет по влажности

​Lw = (C*m)/(C1-C2)

где:

C — количество водяных паров, выделяемых одним животным, г/ч;

m — число животных;

C1 — допустимое содержание влаги во внутреннем воздухе, г/м³;

C2— содержание влаги в наружном воздухе, г/м³.

Расчет по углекислоте

Воздухообмен по содержанию CO2 определяют по формуле:

Lco2 = (P*m)/(P1-P2)

где:

P — количество углекислоты, выделяемое одним животным, л/ч;

m — число животных;

P1— предельно допустимое содержание CO2 во внутреннем воздухе, л/м³;

P2— содержание CO2 в приточном воздухе, л/м³.

Из двух расчетных значений принимают большее, а затем по нему определяют требуемую кратность воздухообмена и тип вентиляции.

Для проекта расчет надо проверять еще и по:

• тепловому балансу;
• удалению аммиака и влаги в зимний период;
• летнему режиму, когда основная задача — уже не подогрев, а удаление избыточного тепла и влаги.

Организация притока и вытяжки

Как должен подаваться приточный воздух?

Приточный воздух должен подаваться в зону размещения животных, но без постоянных воздушных струй с превышением допустимых скоростей.

Это означает, что:

• нельзя направлять холодный поток прямо на стойла;
• приток нужно распределять равномерно по длине здания;
• в длинных коровниках желательно делить систему на участки и зоны регулирования.

Как удаляют воздух?

Вытяжка может выполняться:

• из верхней зоны через шахты и дефлекторы;
• из нижней зоны, в том числе из‑под решеток навозных каналов;
• по комбинированной схеме, когда зимой преобладает верхняя вытяжка, а локальные загрязнения дополнительно удаляются из подполья.

Если проект предусматривает решетчатый пол, рекомендуют предусматривать подпольную вытяжную вентиляцию производительностью не менее 30% от общего минимального воздухообмена.

Где располагать воздухозабор?

Низ отверстия приемного устройства должен быть не менее 2 м от уровня земли и не менее 1 м от уровня устойчивого снегового покрова. Сам забор воздуха необходимо размещать в наиболее чистой зоне участка, удаленной от навозохранилищ, выгулов и дорог.

Как выбрасывать отработанный воздух?

Отработанный воздух должен выбрасываться выше аэродинамической тени здания, желательно факельным выбросом, чтобы исключить его повторный подсос в приточные устройства. Эта деталь часто недооценивается, но именно она во многом определяет, будет ли система работать стабильно зимой и в межсезонье.

Требования к оборудованию и материалам

Среда в коровнике — агрессивная: влажность, аммиак, органические загрязнения, мойка водой. Поэтому вентиляционное оборудование должно проектироваться не как «обычная общественная вентиляция», а как система для тяжелых условий эксплуатации.

Что важно предусмотреть:

• коррозионно‑стойкие материалы или защитные покрытия;
• возможность промывки водой под давлением и аэрозольной дезинфекции не реже одного раза в год;
• защиту вентиляционных отверстий проволочной сеткой 3×3 мм и плотной окантовкой для исключения проникновения грызунов;
• удобный доступ к вентилятору, фильтрам, нагревателям и датчикам для обслуживания.

Для крупных комплексов вентиляционные агрегаты рекомендуется выносить в отдельные венткамеры, чтобы продлить срок службы оборудования и упростить сервис.

Автоматизация и энергоэффективность

Современная система вентиляции коровника должна поддерживать заданную температуру с точностью около ±2 °C и влажность ±7%. Это уже невозможно обеспечить без автоматики.

Минимальный набор автоматики

Для рабочей системы стоит предусмотреть:

• датчики температуры в нескольких зонах;
• датчики относительной влажности;
• датчики NH3 и, при необходимости, CO2/H2S;
• защиту от снижения подачи воздуха ниже технологического минимума;
• автоматическую защиту воздухонагревателей от замерзания;
• аварийную сигнализацию по превышению концентрации газов и отказу вентиляторов.

Нужна ли рекуперация?

Рекуперация теплоты удаляемого воздуха допустима и рекомендуется при положительном технико‑экономическом обосновании.

Но для коровников важно помнить:

• вытяжной воздух загрязнен и химически агрессивен;
• нужно исключить перекрестный перенос запахов и загрязнений;
• оборудование для рекуперации должно быть приспособлено к мойке и тяжелым условиям эксплуатации.

То есть рекуперация здесь — не «стандарт по умолчанию», а решение, которое требует отдельного инженерного обоснования.

Размещение венткамер и зимняя защита

В районах с низкими зимними температурами ворота коровников должны оборудоваться тамбурами или воздушно‑тепловыми завесами. Это нужно не только для комфорта, но и для сохранения расчетного режима вентиляции: при постоянных инфильтрационных потерях система начинает работать нестабильно и теряет управляемость.

Также важно:

• размещать венткамеры вне агрессивной среды животноводческого зала;
• утеплять воздуховоды и проходки;
• предусматривать отвод конденсата;
• защищать наружные элементы системы от снега и обмерзания.

Типичные ошибки

На практике проблемы в коровниках возникают не из‑за «плохой вентиляции вообще», а из‑за вполне конкретных проектных ошибок:

• расчет только по температуре без учета влажности и газов;
• размещение воздухозабора в загрязненной зоне;
• отсутствие подпольной вытяжки при решетчатых полах;
• подача холодного воздуха прямо в зону животных;
• попытка поставить обычное вентиляционное оборудование без защиты от коррозии;
• отсутствие автоматики минимального расхода воздуха;
• проектирование рекуперации без оценки риска загрязнения и без ТЭО.

Часто задаваемые вопросы

— Какая температура должна быть в коровнике зимой?

Для коровников с привязным и боксовым содержанием ориентируются примерно на +10 °C, для родильных отделений — около +15 °C, для профилакториев — около +17 °C.

— Какой аммиак считается допустимым?

Для взрослых животных обычно принимают не более 20 мг/м³, для молодняка — более строгие значения, до 10 мг/м³.

— Как рассчитывают вентиляцию коровника?

Минимум — по влажности и по содержанию CO2, затем принимают большее значение; дополнительно проверяют тепловой баланс и летний режим.

— Можно ли делать рекуперацию в коровнике?

Да, но только после технико‑экономического обоснования и с учетом загрязненности вытяжного воздуха, требований к мойке и риска перекрестного переноса запахов и загрязнений.

— Нужна ли отдельная вентиляция для телятников?

Да. Для профилакториев и изолированных секций молодняка вентиляцию нужно проектировать автономно, так как у них другие требования по температуре, аммиаку и санитарной защите.
