Какие нормативы регулируют вентиляцию складов скоропортящейся продукции?

Основные документы:

СП 60.13330.2020 (с изм. №5) Отопление, вентиляция и кондиционирование воздуха

СП 7.13130.2013 (с изм. №3) Требования пожарной безопасности

СанПиН 2.2.4.548-96 Гигиенические требования к микроклимату

СП 2.2.3670-20 Санитарно-эпидемиологические требования к условиям труда

ГОСТ 12.4.021-75 Системы вентиляционные. Общие требования

Важно: для мясных и рыбных складов дополнительно применяются ведомственные нормы (ВНТП). Всегда проверяйте актуальную редакцию документов.

Общие принципы зонирования склада

Складские помещения должны быть разделены по видам хранимой продукции.

При этом:

• Запрещено размещать камеры хранения под санузлами, душевыми, моечными.
• Не допускается прокладка транзитных коммуникаций (воздуховодов, труб) через ограждающие конструкции охлаждаемых камер.
• Для зон с разными температурными режимами проектируются отдельные системы вентиляции.

Приточные установки для «тёплых» зон (административно-бытовой корпус) и для холодильных камер не могут быть общими.

Как рассчитать воздухообмен для холодильной камеры?

Расчёт ведётся по трём факторам:

1. Теплопоступления (от продукции, людей, освещения, электропогрузчиков).
2. Влаговыделения (от открытых продуктов, мойки, дефростации).
3. Вредные газы (этилен от фруктов, аммиак при утечке).

Пример для камеры хранения мяса при 0°C:

• Кратность воздухообмена для охлаждения — 4–6 объёмов в час.
• Скорость движения воздуха в зоне хранения — не более 0,5 м/с (иначе продукция обветривается).
• В помещениях с неприятными запахами проектируется отрицательный дисбаланс: вытяжка на 10–15% больше притока.

Механическая вентиляция обязательна, если:

• есть выделения вредных газов (хладагенты, аммиак);
• в помещении постоянно находятся люди;
• камера охлаждаемая (естественная вентиляция приведёт к обмерзанию).

Рециркуляция воздуха допускается только при установке бактерицидных УФ-ламп или фильтров HEPA.

Овощехранилища: почему нужна активная вентиляция?

При хранении картофеля, свёклы, моркови насыпью до 3 м обязательна система активной вентиляции — продувка снизу вверх через перфорированные каналы в полу. Это отводит излишки тепла, влаги и CO₂, выделяемые при дыхании клубней.

Параметры активной вентиляции:

• Удельный расход воздуха: 100–150 м³/ч на 1 тонну (в первые 2–3 недели после закладки).
• Скорость воздуха в каналах: не более 0,2–0,3 м/с.

Лук репчатый требует отдельного помещения с температурой 0…+1°C и влажностью 75–80%. Вентиляция должна обеспечивать равномерную циркуляцию без застойных зон.

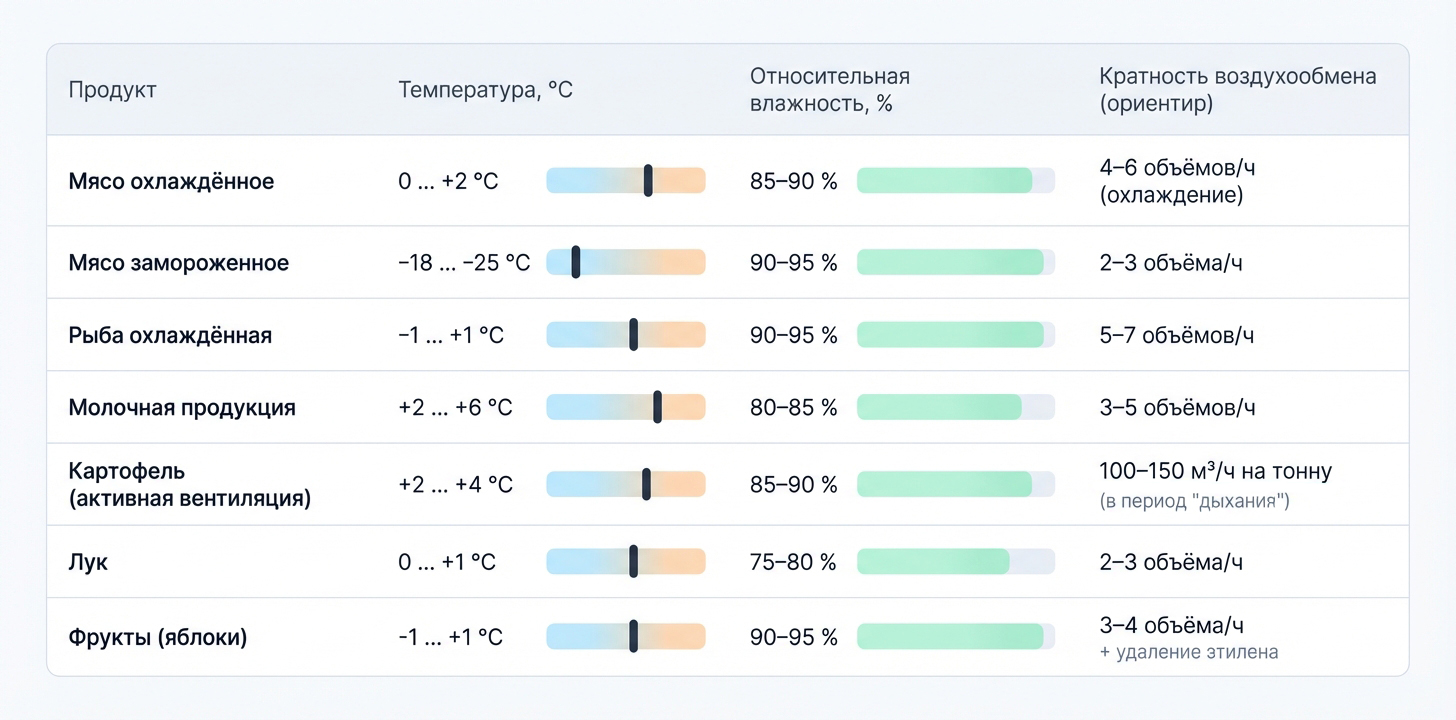

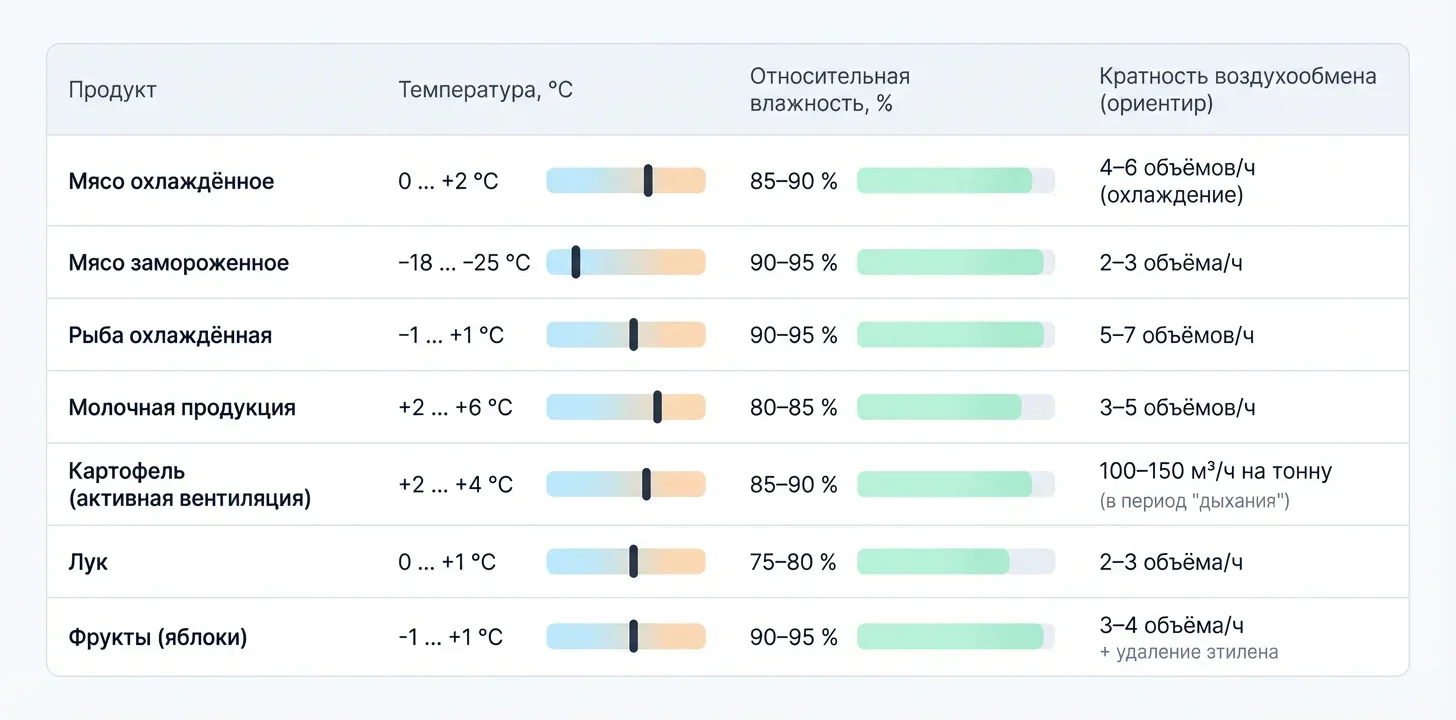

Рекомендуемые параметры микроклимата для разных продуктов

Какие требования к резервированию вентиляции?

Склады скоропортящейся продукции работают круглосуточно. Остановка вентиляции на 2–3 часа в жару приводит к порче продукции. Поэтому резервирование обязательно.

Требования СП 60.13330.2020:

• В помещениях без естественного проветривания и с постоянным пребыванием людей — не менее двух приточных и двух вытяжных установок (или резервные вентиляторы).
• При отказе одной установки оставшиеся должны обеспечивать не менее 50% расчётного воздухообмена.

Пример: две приточные установки по 60% производительности. В нормальном режиме — 120%, при отказе одной — 60%, что с запасом покрывает 50% требования.

Резервирование холода: для систем, поддерживающих круглогодичную температуру, рекомендуется 100% резерв (два чиллера, каждый на полную нагрузку).

ИБП: системы управления и аварийная вентиляция должны иметь источник бесперебойного питания на не менее 2 часов.

Как защитить склад от утечки хладагента (фреона, аммиака)?

При использовании прямого охлаждения испарителями возможны утечки.

Требования безопасности:

1. Газоанализаторы устанавливаются в помещениях, где при аварии может превысить ПДК.
• Для фреонов ПДК ~3000–4000 мг/м³, датчики на высоте 0,3–0,5 м от пола.
• Для аммиака ПДК 20 мг/м³ (очень токсичен), датчики под потолком.
2. Аварийная вытяжка включается автоматически при срабатывании датчиков и должна обеспечивать не менее 5 воздухообменов в час.
3. Компрессорно-конденсаторные агрегаты размещаются в отдельном машинном отделении или на открытой площадке с ограждением высотой не менее 1,5 м. Размещение внутри камеры хранения запрещено.

Какие параметры воздушной завесы у ворот?

У ворот разгрузочной зоны обязательны воздушные или воздушно-тепловые завесы.

Основные параметры:

• Скорость выпуска воздуха из сопла: до 40 м/с (обычно 8–12 м/с для ворот высотой 4–5 м).
• Температура смеси воздуха на входе в помещение при работающей завесе — не ниже +5°C.
• Ширина струи должна перекрывать проём + 0,5 м с каждой стороны.

Автоматика: завеса включается при открывании ворот и отключается через 1–2 минуты после закрытия. Блокировка: при неработающей завесе открытие ворот сопровождается сигналом.

Ответы на частые вопросы

Вопрос: Какая температура должна быть в камере для замороженного мяса?

Ответ: Не выше –18°C. Для длительного хранения (более 6 месяцев) рекомендуется –20…–25°C.

Вопрос: Можно ли использовать рециркуляцию воздуха в складе овощей?

Ответ: Только при наличии бактерицидных УФ-ламп или фотокаталитических фильтров. Без обеззараживания рециркуляция запрещена, так как распространяет плесень и гнилостные бактерии.

Вопрос: Что делать, если в складе используются газовые погрузчики (пропан-бутан)?

Ответ: Такие склады относятся к категории пожароопасности. Вентиляция должна быть во взрывозащищённом исполнении, с автоматическим контролем загазованности и аварийной вытяжкой (не менее 10 объёмов/ч).

Вопрос: Нужно ли ставить резервный вентилятор для вытяжки из туалета и бытовок?

Ответ: Нет, резервирование требуется только для помещений, где перерыв в вентиляции ведёт к порче продукции или угрозе здоровью (камеры хранения, зоны с вредными выделениями).

Частые ошибки при проектировании

1. Отсутствие шлюза при входе в низкотемпературную камеру (ниже –5°C) → обмерзание дверей и испарителей.
2. Экономия на резервировании → при поломке вентилятора вся продукция под угрозой.
3. Завышенная скорость воздуха (более 0,5 м/с) → усушка мяса и рыбы, механические повреждения овощей.
4. Игнорирование газоанализаторов для фреона → риск отравления персонала при утечке.
5. Общие воздуховоды для «чистых» и «грязных» зон → перекрёстное загрязнение и запахи.

Автоматизация: минимум, без которого нельзя

Даже для небольшого склада обязательны:

• Контроль температуры и влажности в каждой камере (погрешность ±0,5°C и ±5%).
• Автоматическое переключение на резервный вентилятор при отказе основного.
• Сигнализация о выходе параметров за пределы нормы (SMS, e-mail).
• Регистрация параметров в архиве (не менее 30 суток).

Почему это важно: автоматика включит резерв и оповестит персонал за минуты, а не через час, когда продукция уже испорчена.

Заключение

Проектирование вентиляции для складов скоропортящейся продукции требует учёта десятков факторов.

Ключевые выводы:

• Разделяйте зоны с разными режимами, не допускайте транзита коммуникаций через камеры.
• Для холодильных камер обязательны шлюзы (при T < –5°C) и скорость воздуха <0,5 м/с.
• Для овощехранилищ — активная вентиляция с расходом 100–150 м³/ч на тонну в первый месяц.
• Резервирование вентиляторов — не менее 50% производительности при отказе, плюс ИБП на 2 часа.
• При использовании фреона или аммиака — газоанализаторы и аварийная вытяжка (5 объёмов/ч).
• Воздушные завесы у ворот с температурой смеси не ниже +5°C.
