Нормативная база

При проектировании систем вентиляции овчарен используются следующие нормативные документы:

• СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха» — основной норматив для расчета и проектирования вентиляции, подбора оборудования, определения воздухообмена и общих требований к системам ОВК.

• СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности» — применяется при разработке противопожарных решений для систем вентиляции, выборе клапанов, проходок и мер по ограничению распространения дыма и огня.

• СП 131.13330 «Строительная климатология» — используется для определения расчетных наружных температур, влажности, ветровых и других климатических параметров, необходимых для расчета теплового баланса и режимов работы вентиляции.

• СНиП 2.10.03-84 / СП 106.13330.2012 «Животноводческие, птицеводческие и звероводческие здания и помещения» — отраслевой документ для животноводческих объектов, который применяется при выборе планировочных решений, зонировании помещений и учете особенностей микроклимата.

• РД-АПК 3.10.07.05-17 «Ветеринарно-санитарные требования при проектировании, строительстве, реконструкции и эксплуатации животноводческих помещений» — определяет санитарные и зоогигиенические требования к животноводческим помещениям, включая условия содержания, обработку и обеспечение микроклимата.

• ГОСТ 12.1.005-88 «ССБТ. Общие санитарно-гигиенические требования к воздуху рабочей зоны» — применяется для помещений с постоянным пребыванием персонала, где необходимо учитывать требования к температуре, влажности, скорости движения воздуха и содержанию вредных веществ.

Указанные документы задают технологические и микроклиматические требования для овец и персонала.

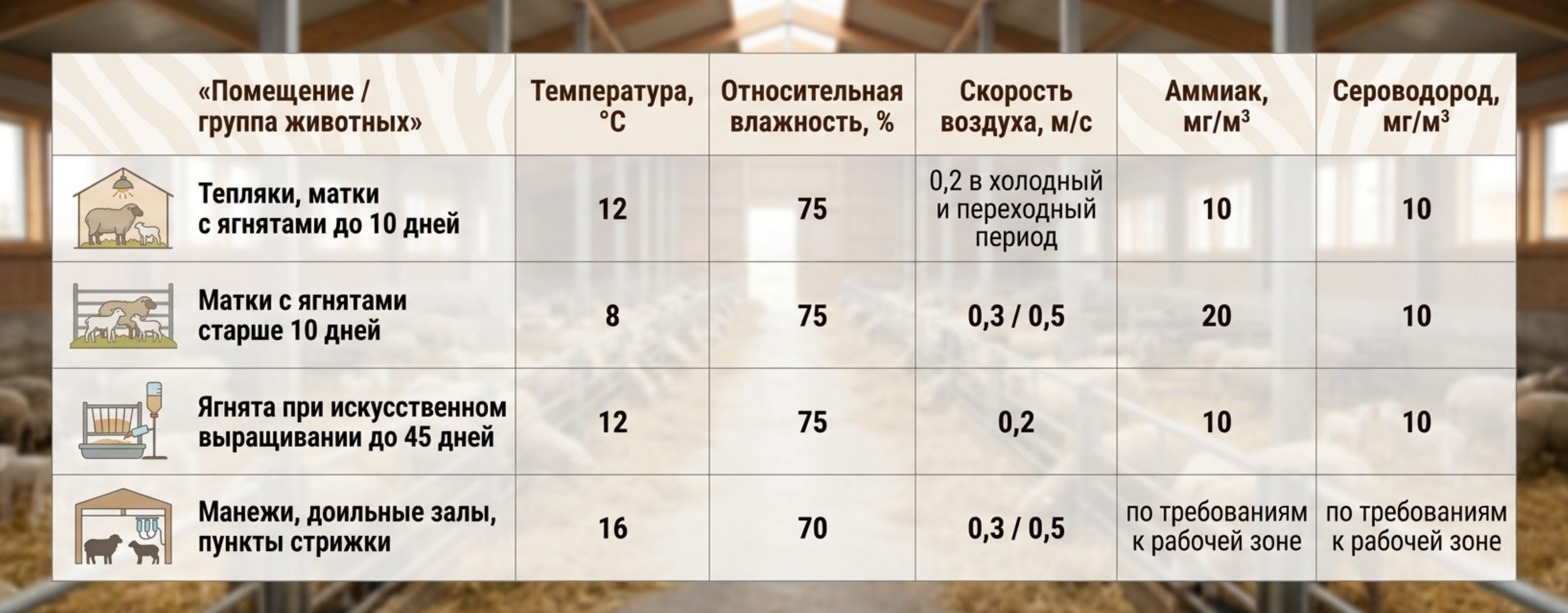

Расчетные параметры микроклимата

При проектировании необходимо учитывать нормативные параметры для конкретных групп животных и функциональных зон. Для тепляков и помещений с матками в период ягнения предъявляются более жесткие требования по температуре и подвижности воздуха, чем для обычных секций содержания.

В теплый период температура внутреннего воздуха в животноводческих помещениях не должна превышать наружную более чем на 5 °C, а относительная влажность, как правило, не должна выходить за пределы 80%. Именно поэтому система вентиляции овчарни должна рассчитываться не только на зимний минимум, но и на летний максимум воздухообмена.

Расчет воздухообмена

Для проектировщика один из главных вопросов — по какому критерию определять требуемый расход воздуха. На практике расчет выполняют по нескольким факторам: по избыткам влаги, по избыткам теплоты, по допустимой концентрации вредных газов и по нормативному минимуму воздухообмена, после чего принимают наибольшее из полученных значений.

Базовый принцип такой: вентиляция должна удалять из помещения больше влаги, тепла и загрязнений, чем образуется в процессе содержания животных и эксплуатации здания. Если расход выбран только по объему помещения без учета влаговыделений и газовой нагрузки, в овчарне возникают конденсат, запах аммиака, намокание утеплителя и ухудшение состояния поголовья.

Что учитывают в расчете

В исходные данные для расчета входят:

• вместимость помещения и структура стада;
• средняя живая масса животных;
• тепловыделения и влаговыделения по группам;
• климатическая зона строительства и расчетные наружные параметры;
• теплотехнические свойства ограждающих конструкций;
• наличие подстилки, навозоудаления, открывания ворот и других источников теплопотерь и загрязнений.

Логика подбора воздухообмена:

1. Определить технологический минимум подачи воздуха для холодного периода.
2. Выполнить проверку по влаге, чтобы исключить рост относительной влажности выше нормы и образование конденсата.
3. Выполнить проверку по вредным газам, прежде всего по аммиаку и сероводороду.
4. Для теплого периода рассчитать увеличенный расход воздуха для отвода избытков тепла и удержания температуры в допустимом диапазоне.

Организация воздухообмена

Для овчарен традиционно применяют схемы с подачей воздуха в верхнюю зону через регулируемые стеновые проемы, клапаны или оконные устройства, а удаление воздуха организуют через шахты из верхней и частично нижней зон. Такая схема позволяет снизить риск прямого обдува животных, если приток распределен равномерно и правильно подобраны размеры и положение проемов.

Ключевое требование — не направлять холодный приточный воздух непосредственно на животных. В зоне их размещения скорость движения воздуха не должна превышать нормируемых значений, особенно в тепляках и помещениях для молодняка.

Типовые схемы

Естественная вентиляция применяется на относительно простых и небольших объектах при благоприятной объемно-планировочной схеме здания. Она наиболее чувствительна к ветровой обстановке, высоте здания и перепаду температур, поэтому без расчетной проверки ее нельзя считать универсальным решением.

Механическая вытяжная вентиляция подходит для более протяженных и вместительных зданий, где важно обеспечить гарантированный расход воздуха независимо от погоды. В таких системах приток может быть естественным через регулируемые клапаны, а вытяжка — механической через шахты или стеновые вентиляторы.

Приточно-вытяжная вентиляция с автоматикой используется там, где необходим более точный контроль микроклимата, разделение зон по режимам и управление сезонными сценариями. Такой подход особенно оправдан для тепляков, секций выращивания молодняка и объектов, где критична стабильность параметров воздуха.

Энергоэффективность

Энергоэффективность в овчарне — это не только снижение потребления электроэнергии вентиляторами. Гораздо важнее поддерживать технологически необходимый минимум воздухообмена без переохлаждения животных и без избыточных теплопотерь через неуправляемый приток.

Для этого предусматривают автоматическое регулирование, утепленные воздушные клапаны, ограничение снижения подачи ниже технологического минимума и согласование работы вентиляции с воротами, тамбурами и режимами открывания проемов. В районах с расчетной наружной температурой ниже -20 °C для ворот и входных зон рекомендуются тамбуры или воздушно-тепловые завесы, особенно для помещений с матками и ягнятами.

Автоматизация

Современная вентиляция овчарни должна не просто включаться и выключаться, а работать по заданным уставкам и сценариям. В отраслевых рекомендациях акцентируется необходимость поддержания температуры и влажности в допустимых пределах и исключения режима, при котором расход воздуха снижается ниже технологического минимума.

Для практического проектирования стоит предусматривать:

• датчики температуры и влажности по зонам;
• управление вентиляторами по ступеням или через частотные преобразователи;
• автоматическое положение приточных клапанов;
• защиту от переохлаждения при остановке вентиляторов;
• аварийную сигнализацию по выходу параметров за допустимые пределы.

Тепляки и зоны молодняка желательно автоматизировать независимо от общего корпуса. Это позволяет выдерживать более жесткие параметры микроклимата без избыточного расхода воздуха во всем здании.

Санитарно-ветеринарные требования

Система вентиляции овчарни должна ограничивать накопление аммиака, сероводорода, влаги, микробной и пылевой нагрузки. При недостаточном воздухообмене в помещении быстрее намокает подстилка, ухудшается состояние ограждающих конструкций и повышается риск заболеваний органов дыхания у животных.

Оборудование и материалы должны быть устойчивы к влажной и химически агрессивной среде. Для животноводческих помещений это означает стойкость к аммиачным испарениям, возможность регулярной мойки и дезинфекции, а также защиту проемов и узлов от проникновения грызунов.

Помещения для персонала

В доильных залах, пунктах стрижки и других зонах постоянного пребывания работников параметры воздушной среды должны соответствовать требованиям к рабочей зоне. Это значит, что проектировщику нужно рассматривать такие помещения не только как часть животноводческого объекта, но и как рабочие помещения с собственными требованиями по воздуху, шуму и удалению пыли.

На пунктах стрижки и в кормоцехах, где есть выраженное пылевыделение, следует предусматривать местную вытяжную вентиляцию и решения по обеспыливанию.

Пожарная безопасность

Вентиляционные решения должны учитывать требования к материалам, проходкам через конструкции, распространению дыма и, при необходимости, к противопожарным клапанам и отсечению воздушных потоков между зонами.

Акустический комфорт

Шум от вентиляционного оборудования в помещениях для содержания овец не должен превышать 70 дБ. Этот параметр важен не только для персонала, но и для животных, поскольку постоянный акустический стресс ухудшает условия содержания и может влиять на поведение стада.

Типичные ошибки проектирования

Одна из самых частых ошибок — выбор вентиляции только по объему помещения без учета влаговыделений, тепловой нагрузки и газового режима. В результате в зимний период получают недостаточный воздухообмен, а в теплый период — перегрев и застой воздуха.

Вторая типичная ошибка — одинаковый режим для всех зон овчарни. Тепляки, секции маток, зоны молодняка и помещения персонала имеют разные нормативные требования, поэтому их нельзя корректно обслуживать одной нерегулируемой схемой.

Третья ошибка — отсутствие продуманной автоматики и защиты от неправильных режимов. Если система допускает снижение подачи воздуха ниже технологического минимума или не защищена от холодного подсоса при остановке оборудования, микроклимат быстро выходит за нормативные пределы.

Часто задаваемые вопросы

— Какая вентиляция лучше для овчарни — естественная или механическая?

Для небольших овчарен простой конфигурации может быть достаточна естественная вентиляция, но для протяженных корпусов, тепляков и объектов с высокими требованиями к стабильности микроклимата чаще требуется механическая или комбинированная система. Выбор определяется расчетом воздухообмена, планировкой здания и требуемой точностью регулирования.

— Как рассчитать воздухообмен для овчарни?

Воздухообмен рассчитывают по нескольким критериям: по влаге, по теплу, по вредным газам и по нормативному минимуму подачи воздуха. Для проектирования принимают наибольшее значение из полученных результатов, а затем проверяют отсутствие сквозняков и возможность поддержания температуры и влажности в нормативных пределах.

— Почему в овчарне нельзя ориентироваться только на температуру?

Даже при формально приемлемой температуре в помещении могут накапливаться аммиак, влага и микробная нагрузка. Поэтому корректный проект вентиляции оценивает не один параметр, а весь микроклиматический режим, включая влажность, подвижность воздуха и газовый состав.

— Нужно ли выделять тепляк в отдельную зону вентиляции?

Да, в большинстве случаев это оправдано, потому что для тепляков и ягнения нормативы по температуре и подвижности воздуха строже, чем для общих секций содержания. Отдельное регулирование помогает одновременно обеспечить комфорт ягнят и не перегревать остальные зоны здания.

— Какие датчики нужны для автоматизации вентиляции овчарни?

Минимально целесообразен контроль температуры и относительной влажности по зонам, а для более точного управления и санитарного контроля могут применяться датчики загрязняющих газов. Состав автоматики зависит от масштаба объекта, но принцип остается общим: система не должна работать вслепую и должна поддерживать технологический минимум воздухообмена.

Заключение

Проектирование вентиляции овчарен требует не только знания нормативных параметров, но и инженерной проработки режимов для разных групп животных, сезонных сценариев и эксплуатационных условий объекта. Полноценный проект должен опираться на расчет воздухообмена по влаге, теплу и газам, учитывать конструкцию здания, предусматривать санитарную обработку оборудования и обеспечивать устойчивую работу системы в холодный и теплый период.
