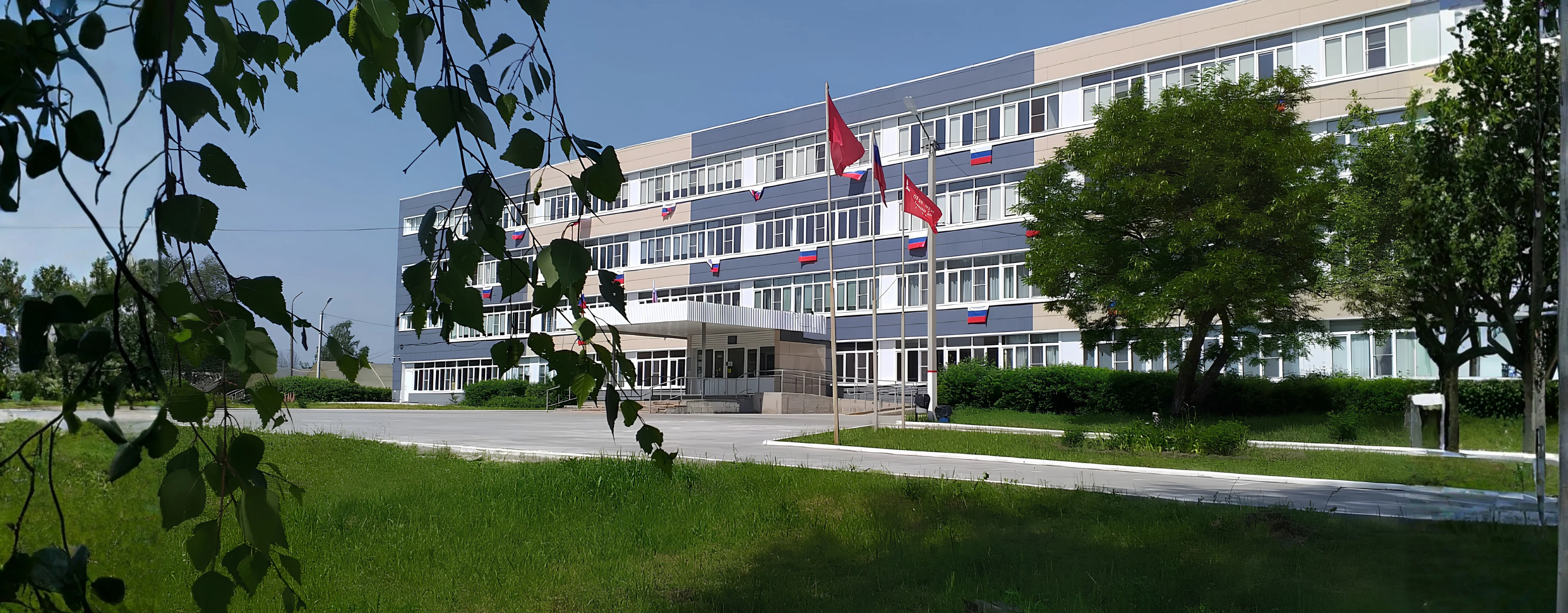

Школа № 6, г. Рошаль, ул Свердлова 48
О проекте
- Описание
- Для школы № 6 в Рошале требовалось подобрать и изготовить комплекс вентиляционного оборудования для нескольких функциональных зон здания: основной четырёхэтажной части, столовой, актового и спортивного залов.
- Статус
- Завершен
- Год реализации
- 2023
Оборудование на объекте
- Центральные кондиционеры
- Центральные кондиционеры
- Щиты питания и управления
- Щиты управления общеобменной вентиляцией
- Смесительные узлы
- Смесительные узлы для воздухонагревателей (калориферов) RV-H
Результаты
- Для школы № 6 в Рошале подобран комплекс вентиляционного оборудования для учебной части здания, столовой, актового и спортивного залов: четыре приточные установки общей производительностью 18 370 м³/ч, вытяжные установки, узлы регулирования и шкафы управления на контроллерах Carel. Решение учитывает размещение оборудования внутри здания и на кровле, поддерживает согласованную работу притока и вытяжки, а также автоматически адаптирует режим вентиляции столовой к пиковой нагрузке в часы обеда.
Техническое задание
На основании ХОВС и алгоритмов работы автоматики требовалось подобрать и укомплектовать системы приточно-вытяжной вентиляции для основной части школы, столовой, актового и спортивного залов.
Конструктивные особенности
Для основной части здания, столовой и актового зала предусмотрены установки с водяным нагревом, для спортзала — с электрическим. Автоматика обеспечивает синхронную работу приточных и вытяжных систем, ступенчатое регулирование производительности и сохранение воздушного баланса при изменении режима работы. Комплект оборудования подобран с учётом фактического размещения. Приточные установки для основной части здания, столовой и актового зала размещаются внутри здания. Вытяжные установки В2, В3 и В4 предусмотрены в уличном исполнении для размещения на кровле. В процессе проработки П3 было принято решение изменить исполнение установки с уличного на внутреннее и исключить шумоглушитель из состава секций, поскольку оборудование необходимо было разместить в ограниченном пространстве по длине. Все системы комплектуются шкафами управления на контроллерах Carel. Автоматика построена так, чтобы приточная и вытяжная системы работали согласованно, а эксплуатация не требовала постоянного ручного контроля.
