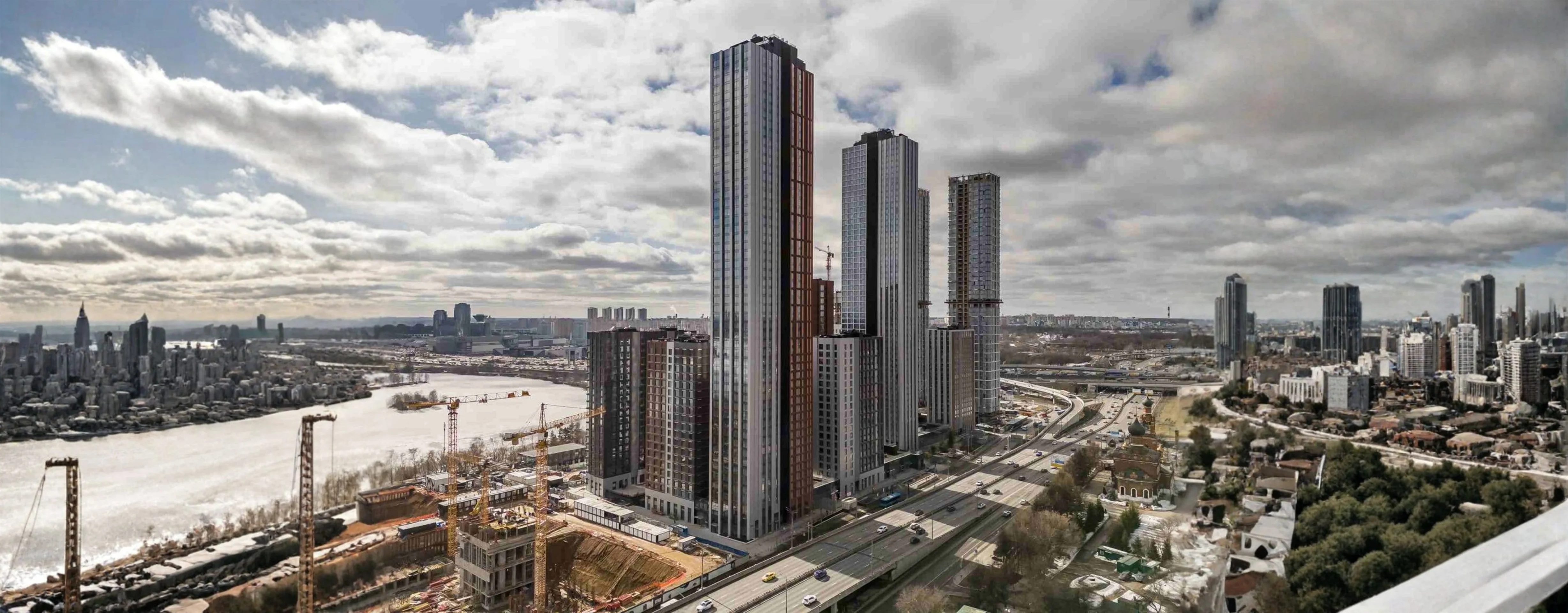

Жилой комплекс "CITY BAY", Волоколамское ш., вл. 97
О проекте
- Описание
- Поставка узлов обвязки водяных воздухонагревателей для жилого комплекса CITY BAY.
- Статус
- В процессе
- Год реализации
- 2023
Оборудование на объекте
- Смесительные узлы
- Смесительные узлы для воздухонагревателей (калориферов) RV-H
- Смесительные узлы
- Нестандартные смесительные узлы (под задачу)
Результаты
- Для ЖК CITY BAY поставлен комплект узлов регулирования теплоносителя для систем приточной вентиляции: стандартные смесительные узлы водяных нагревателей различных типоразмеров, а также узлы индивидуального исполнения. Подобранное оборудование обеспечивает управляемую подачу теплоносителя к водяным калориферам, помогает поддерживать требуемые параметры нагрева приточного воздуха и соответствует проектным решениям для вентиляционных систем жилого комплекса.
Техническое задание
В исходном запросе заказчик указал потребность в узлах обвязки водяных воздухонагревателей RV 20 и RV 25 в исполнении 2. Также требовалось рассчитать стоимость и предусмотреть смесительные узлы индивидуального исполнения. В ТЗ были заявлены следующие позиции: Узлы обвязки RV 20-1.6/60-H, исполнение 2. Узлы обвязки RV 20-2.5/60-H, исполнение 2. Узел обвязки RV 20-4.0/60-H, исполнение 2. Узлы обвязки RV 25-6.3/60-H, исполнение 2. Смесительные узелы MU40-1.0HW в индивидуальном исполнении.
Особенности и решения
Система вентиляции жилого комплекса включает установки с водяным нагревом приточного воздуха. Для стабильной работы таких систем важно не только подобрать воздухонагреватель, но и правильно организовать подачу теплоносителя: с требуемым расходом, температурным графиком и возможностью регулирования мощности. Для проекта CITY BAY специалисты Циклон подобрали узлы обвязки в исполнении 2 для двух типоразмеров водяных калориферов: RV 20-1.6/60-H и RV 25-6.3/60-H. Это позволило сформировать решение, соответствующее параметрам конкретных вентиляционных установок, без применения избыточно производительного или универсального оборудования. Дополнительно для некоторых контуров были предусмотрены смесительные узлы MU40-1.0HW в индивидуальном исполнении. Такое решение используется, когда стандартной конфигурации недостаточно и оборудование необходимо адаптировать к проектной схеме теплоснабжения, гидравлическим параметрам и условиям подключения на объекте.
