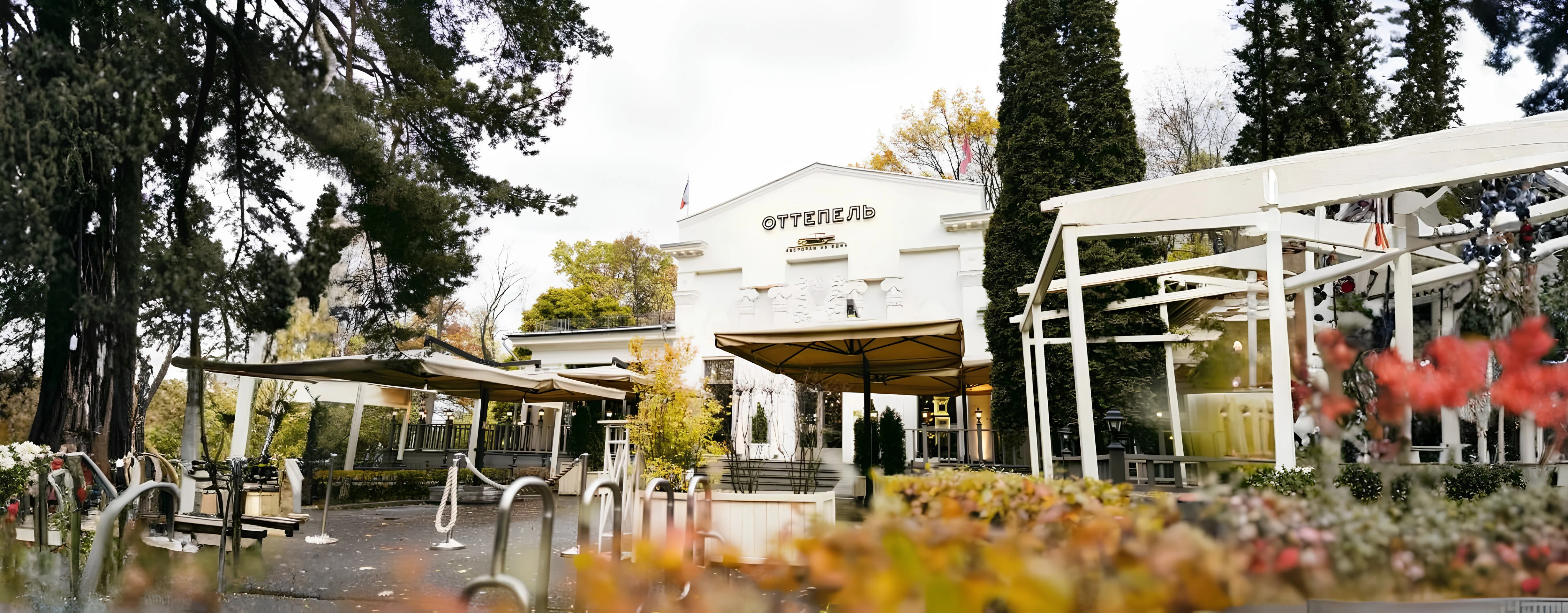

Ресторан "Оттепель". ВДНХ, исторический павильон «Шелководство» № 311
О проекте
- Описание
- Для ресторана «Оттепель» на ВДНХ компания Циклон спроектировала и изготовила нестандартную приточную вентиляционную установку RVM производительностью 8 000 м³/ч. Решение сочетает охлаждение, двухступенчатый нагрев воздуха, частотное регулирование и шумоглушение при ограниченной ширине установки 950 мм.
- Статус
- Завершен
- Год реализации
- 2024
Результаты
- В результате заказчик получил компактную каркасно-панельную приточную установку производительностью 8 000 м³/ч, полностью адаптированную к ограниченному монтажному пространству. Оборудование обеспечивает круглогодичную подготовку воздуха: охлаждение с +28 до +22 °C в летний период, экономичный электрический догрев в межсезонье и основной водяной нагрев наружного воздуха с –28 до +25 °C зимой. Частотное регулирование вентилятора позволяет гибко поддерживать требуемый расход и давление в сети, а шумоглушитель и гибкая вставка снижают передачу шума и вибраций в помещения ресторана. Установка поставлена с комплектом автоматики, датчиками и приводом воздушной заслонки с возвратной пружиной, что обеспечивает безопасную, управляемую и надёжную эксплуатацию системы.
Техническое задание
Для ресторана «Оттепель» на ВДНХ требовалось разработать приточную вентиляционную установку производительностью 8 000 м³/ч со встроенным фреоновым испарителем для летнего охлаждения воздуха. Ключевым ограничением были нестандартные доступные габариты оборудования: ширина установки не должна была превышать 950 мм, высота — 850 мм. По условиям заказчика электрический нагреватель должен использоваться в межсезонье для нагрева воздуха от +8 до +25 °C, а водяной калорифер — в зимний период для нагрева наружного воздуха от –28 до +25 °C.
Конструктивные особенности
Для размещения оборудования в ограниченном пространстве инженеры Циклон разработали секционную приточную установку нестандартного типоразмера 950 × 850 мм. В корпусе общей длиной 4 338 мм разместили заслонку, фильтр M5, электрический и водяной нагреватели, фреоновый испаритель R410A, вентилятор, шумоглушитель и гибкую вставку. Сервисный доступ к секциям выполнен в соответствии с требованиями объекта: секции 1–4 обслуживаются с правой стороны, секции 5–9 — с левой стороны. Для межсезонья предусмотрен электрический нагреватель полной мощностью 39,45 кВт с шестью ступенями регулирования: 5 × 5,6 кВт и 1 × 11,3 кВт. Основной зимний нагрев обеспечивает водяной калорифер мощностью до 151,17 кВт, рассчитанный на теплоноситель 105/70 °C и расход 3,79 м³/ч; он нагревает наружный воздух от –28 до +25 °C. Летнее охлаждение выполняет испаритель на R410A производительностью до 27,24 кВт, охлаждающий воздух с +28 до +22 °C; секция оснащена каплеуловителем, поддоном и дренажным подключением 1/2″. В установке применён вентилятор мощностью 5,5 кВт с частотным преобразователем, обеспечивающий в рабочей точке расход 8 532,55 м³/ч. Шумоглушитель длиной 500 мм и гибкая вставка снижают передачу шума и вибраций в воздуховоды, а комплект автоматики обеспечивает согласованное управление вентиляцией, нагревом и охлаждением.
