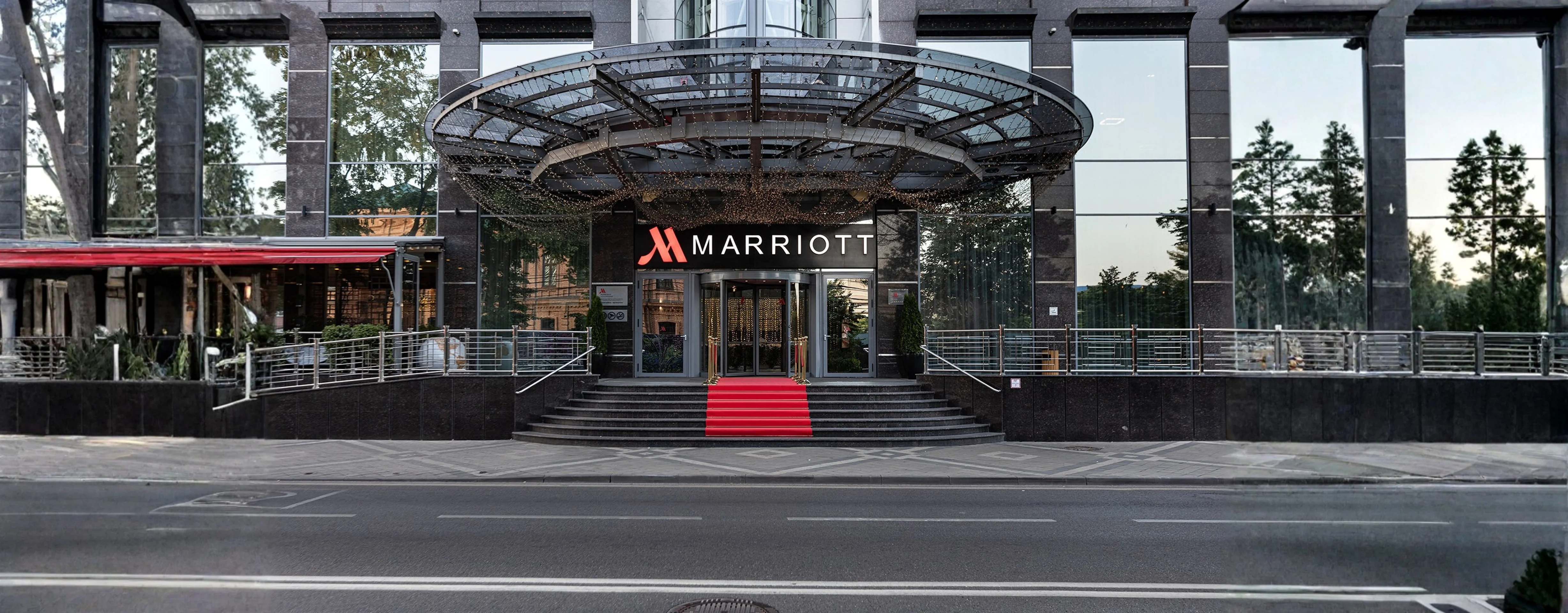

Отель Мариотт, по адресу г. Краснодар, ул. Красная, 120, 3-й этаж.
О проекте
- Описание
- Оснащение климатическим оборудованием клиники пластической хирургии на 3-м этаже отеля Marriott по адресу: г. Краснодар, ул. Красная, 120. Проект включал организацию приточно-вытяжной вентиляции для операционной, малой операционной и приточной вентиляции для прочих помещений различной категории чистоты.
- Статус
- Завершен
- Год реализации
- 2024
Оборудование на объекте
- Компактные вентиляционные установки
- Компактные приточные установки
- Компактные вентиляционные установки
- Компактные вытяжные установки
Результаты
- Для клиники подобрали комплексное вентиляционное решение, которое обеспечивает требуемые параметры микроклимата и чистоты воздуха в наиболее ответственных помещениях. • Организована подача до 8 505 м³/ч воздуха в операционную и до 4 253 м³/ч — в малую операционную. • Для помещений операционного блока предусмотрена фильтрация G4 + F7 + F9, УФ-обеззараживание и увлажнение воздуха до 60%. • Приточный воздух для операционной рассчитан на температуру +21 °C в летний период и +24 °C зимой; для малой операционной — +20 °C летом и +24 °C зимой. • В составе приточных систем предусмотрены резервные вентиляторы, снижающие риск остановки воздухообмена в критически важных помещениях. • Для помещений категорий В и Г подобраны отдельные приточные установки с параметрами, соответствующими функциональному назначению и проектным требованиям. • Решение включили в рабочий проект, что позволило заказчику перейти к реализации без дополнительной переработки инженерной части.
Техническое задание
Заказчик предоставил техническое задание на подбор оборудования с последующим внесением решений в рабочий проект. Ключевая задача состояла в организации комфортных и контролируемых условий в операционной и малой операционной, а также в оснащении приточными системами помещений, для которых проектом были заданы категории чистоты Б, В и Г. Исходные расчетные параметры наружного воздуха для Краснодара были приняты: до +38 °C в летний период при относительной влажности 35% и до –20 °C зимой. В качестве теплоносителя использован 40%-й раствор гликоля с графиком 70/45 °C, в качестве хладагента — R410A.
Особенности и решения
Главная инженерная особенность объекта — сочетание медицинских помещений с различными требованиями к качеству воздуха в рамках одного проекта. Для операционной и малой операционной были разработаны приточные установки наружного исполнения, укомплектованные: • фильтрами G4, F7 и F9; • фреоновыми охладителями; • водяными нагревателями; • паровыми увлажнителями для поддержания влажности 60%; • УФ-секциями для обеззараживания воздуха; • шумоглушителями длиной 1 000 мм; • резервными вентиляторами; • выносными пультами управления и датчиками перепада давления на каждой ступени фильтрации. Для помещений категории В предусмотрены отдельные приточные установки производительностью 1 315 и 1 220 м³/ч с трёхступенчатой фильтрацией G4 + F7 + F9. Для помещения категории Г подобрана установка производительностью 2 310 м³/ч с фильтрацией G4 + F7. Это позволило разделить воздушные потоки и обеспечить решения, соответствующие назначению помещений и исходным проектным требованиям
