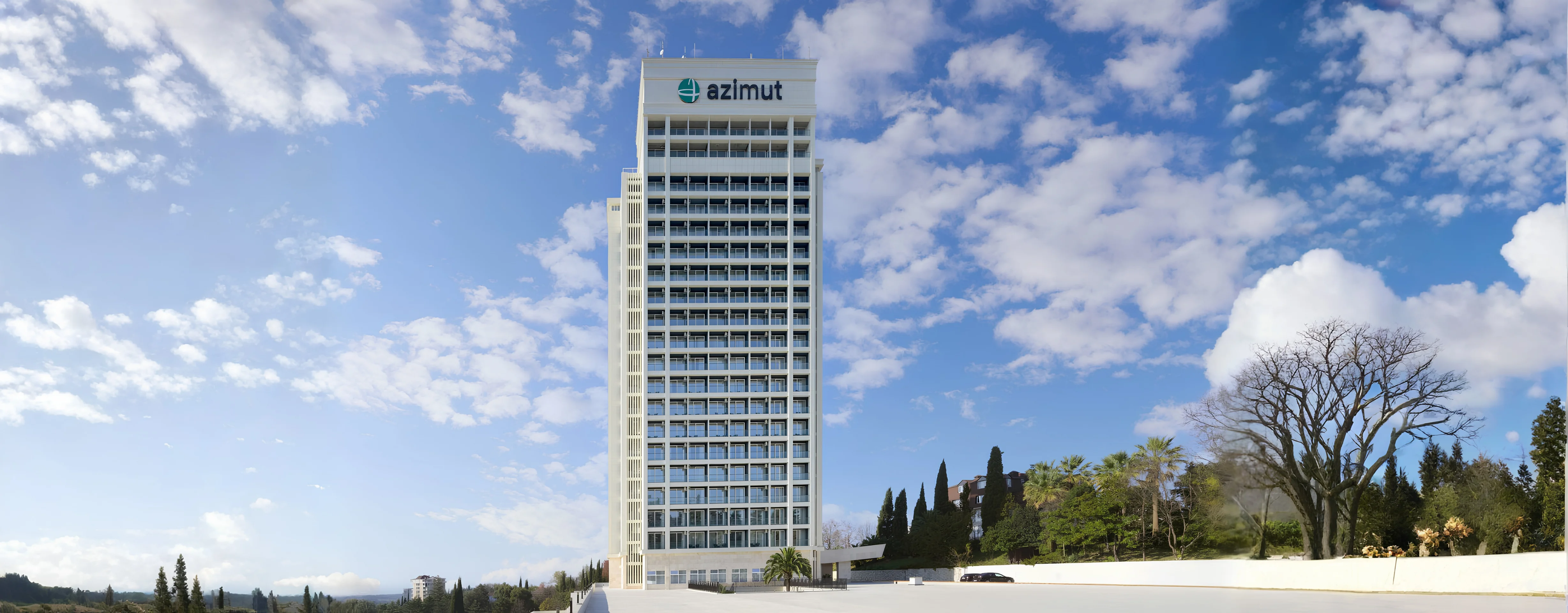

AZIMUT Парк Отель, SPA-зона, г. Сочи

Заказчику требовалось подобрать и поставить вентиляционное оборудование для помещений Azimut SPA в Сочи: SPA-зоны, пул-бара и кухни пул-бара. Основная задача — обеспечить стабильный воздухообмен, комфортную температуру приточного воздуха в течение года и возможность управлять работой систем в зависимости от режима эксплуатации объекта. Подбор выполнялся по разделу ХОВС до полного выпуска рабочей документации. Поэтому на этапе проработки специалисты «Циклон» не только подобрали установки по исходным расходам и напорам, но и оперативно уточняли состав оборудования, автоматику, холодоснабжение и электрические характеристики для дальнейшей увязки с инженерными системами объекта. Для приточных систем были предусмотрены следующие параметры: • Расчётная температура приточного воздуха зимой — от –3 °C до +24 °C. • Охлаждение воздуха летом до +20 °C. • Водяной нагрев от теплоносителя с параметрами 80/60 °C. • Фреоновое охлаждение с внешними компрессорно-конденсаторными блоками. • Частотное регулирование вентиляторов. • Автоматизация и интеграция основных приточных систем в диспетчеризацию по Modbus RS-485.

Влажные зоны SPA и пул-бара предъявляют повышенные требования к управлению температурой, влажностью и воздухообменом. Для них было предусмотрено раздельное климатическое решение с отдельными приточными и вытяжными системами. ПВ4.1 выполнена как приточно-вытяжная установка с пластинчатым рекуператором. Рекуперация позволяет использовать тепло удаляемого воздуха для предварительного подогрева наружного воздуха в холодный период, снижая тепловую нагрузку на систему. В расчётном зимнем режиме рекуператор повышает температуру наружного воздуха с –20 °C до –0,5 °C перед водяным нагревателем. Для охлаждения приточного воздуха применили три инверторных ККБ Dantex: два блока DK-DC028TWMD/F мощностью по 6,8 кВт для систем ПВ4.1 и П11, а также DK-DC068TWMC/SF мощностью 15,88 кВт для П13. Такое решение позволило подобрать холодопроизводительность под расход воздуха и назначение каждой зоны. Для защиты водяных воздухонагревателей от замерзания в автоматике использованы капиллярные термостаты KP61R-6 с длиной капилляра 6 м. Это важно для надёжной работы установок при снижении наружной температуры. Изначально для вытяжной системы В13 рассматривался вентилятор дымоудаления. После анализа задачи его заменили на общепромышленный радиальный вентилятор ВР-80-70-3,55-1,1Дн-00,55/4-Лев0-У2. Решение помогло сократить бюджет и габариты оборудования без ущерба для требуемого режима вытяжки кухни пул-бара. Для приточных систем П11, П13 и ПВ4.1 изготовлены полноценные шкафы управления на базе контроллеров Pixel с возможностью диспетчеризации. Для вытяжных систем В11 и В13 использованы более экономичные релейные щиты управления CPW, что позволило сохранить необходимую функциональность в рамках бюджета проекта.
