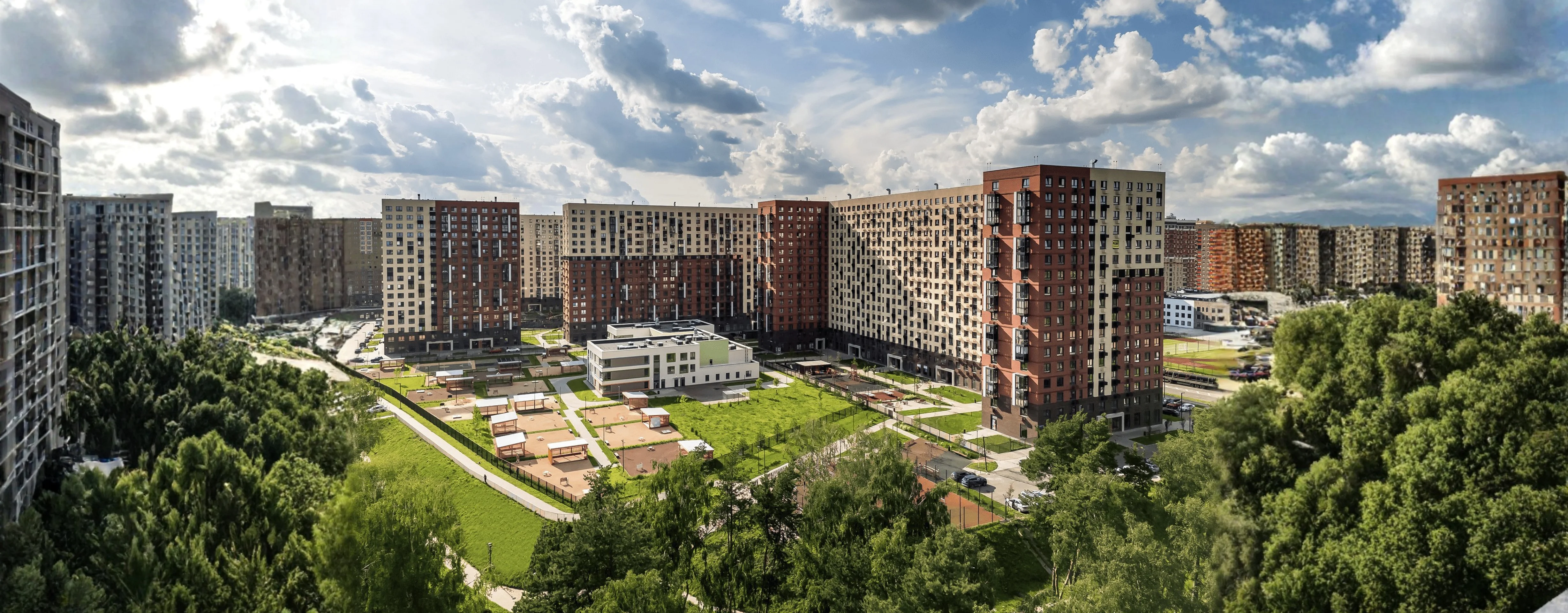

Житой комплекс "Томилино". Московская область, городской округ Люберцы, пос. Томилино
О проекте
- Описание
- Подбор и поставка щитов автоматики с комплектом периферийного оборудования для систем общеобменной вентиляции жилого комплекса.
- Статус
- Завершен
- Год реализации
- 2023
Оборудование на объекте
- Щиты питания и управления
- Щиты управления для приточной и приточной вытяжной вентиляции
Результаты
- Для корпуса № 4.2 жилого комплекса в посёлке Томилино подобраны и поставлены щиты автоматики с обвязкой для общеобменных приточно-вытяжных систем. Решение обеспечивает управление приточными и вытяжными вентиляторами, клапанами притока и узлов регулирования, контроль температуры приточного воздуха и обратной воды, защиту электродвигателей, автоматическое отключение оборудования при сигнале пожарной сигнализации, а также передачу рабочих сигналов в систему диспетчеризации. Плановый срок изготовления и поставки составил 30 рабочих дней.
Техническое задание
Основой для подбора стал проект автоматизации общеобменной вентиляции — раздел АОВ. Заказчику требовались щиты автоматики с комплектом обвязки, полностью соответствующие принятым проектным решениям. Необходимо было обеспечить управление приточными и вытяжными вентиляторами, клапанами, насосами узлов регулирования, подключение датчиков температуры, защиту электродвигателей и интеграцию с пожарной сигнализацией и диспетчеризацией.
Особенности и решения
Системы общеобменной вентиляции блока кладовых в секциях 1, 2, 3 и 5 реализованы по единой логике автоматизации. Щит управляет приточным и вытяжным вентиляторами, насосом узла регулирования, приточным клапаном и клапаном узла регулирования. Автоматика получает данные от датчика температуры в приточном канале и датчика температуры обратной воды, контролирует термоконтакты электродвигателей и отключает оборудование при поступлении сигнала «Пожар». Предусмотрены ручной запуск, индикация режимов работы и передача сигналов на диспетчерский пункт. Проект предусматривает не только локальное управление вентиляцией, но и передачу рабочих сигналов на диспетчерский пункт. Это позволяет включить системы в единый контур диспетчеризации жилого комплекса. Автоматика обеспечивает согласованную работу приточных и вытяжных вентиляторов, воздушных клапанов и узла регулирования водяного нагрева. Такой алгоритм помогает поддерживать проектные параметры приточного воздуха и обеспечивает безопасное отключение оборудования при пожаре.
