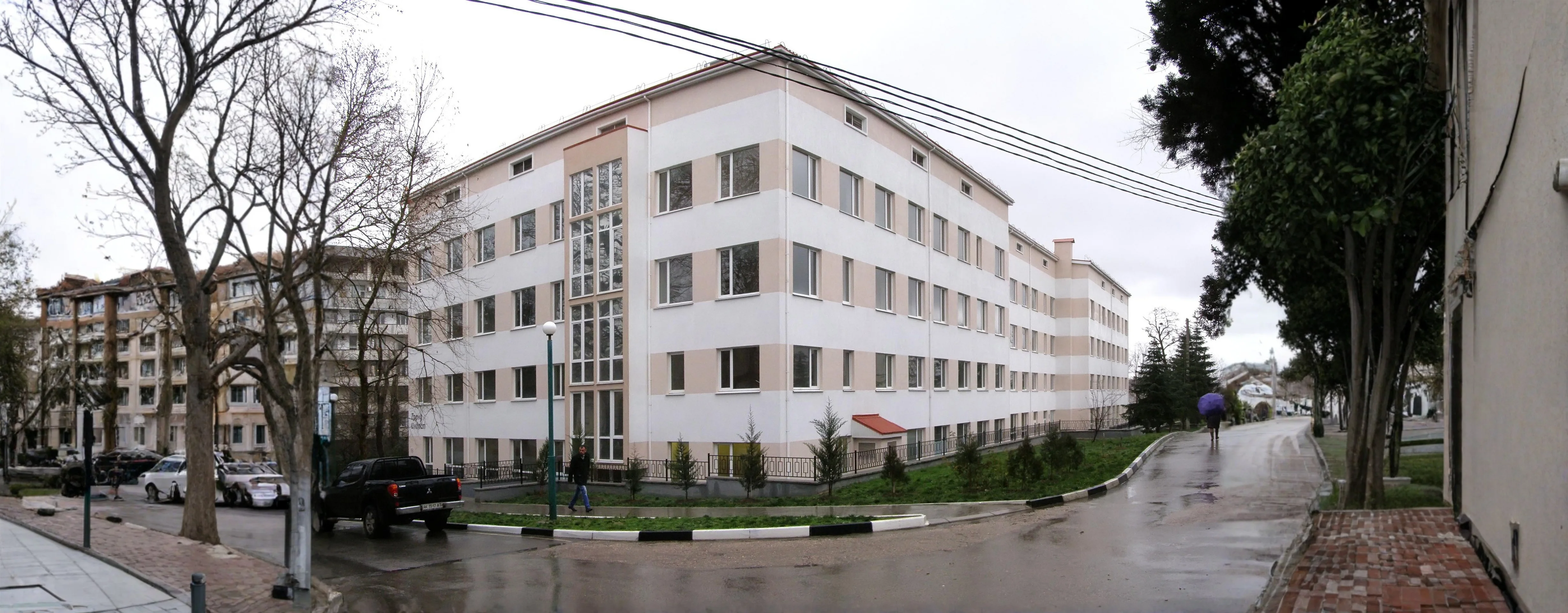

Городская больница № 1 имени Н.И. Пирогова, хирургический корпус ул. Адмирала Октябрьского, 19, Севастополь
О проекте
- Описание
- Для капитального ремонта инженерных систем операционного блока в хирургическом корпусе Городской больницы № 1 им. Н. И. Пирогова компания «Циклон» подобрала комплекс вентиляционного оборудования в медицинском исполнении. Решение разработано на стадии проектирования и учитывает повышенные требования к чистоте, температуре, влажности и надёжности работы систем вентиляции в операционной.
- Статус
- Завершен
- Год реализации
- 2025
Результаты
- Компания «Циклон» предложила комплексное решение для операционного блока больницы: вентиляционную установку медицинского исполнения, автоматику, оборудование увлажнения и комплект периферийных устройств. Комплекс оборудования позволяет реализовать проектную схему подготовки приточного воздуха: фильтрацию, нагрев, охлаждение, увлажнение, подачу воздуха в операционную и удаление воздуха из обслуживаемых помещений. Резервирование вентиляторов повышает отказоустойчивость центральной системы, а автоматика обеспечивает контроль ключевых параметров и готовность к интеграции в диспетчеризацию. Плановый срок изготовления составил — 25 рабочих дней.
Техническое задание
Проектировщику требовалось подобрать вентиляционное оборудование для операционного блока отделения челюстно-лицевой хирургии, расположенного в здании гинекологического корпуса больницы по адресу: г. Севастополь, ул. Адмирала Октябрьского, 19/7. Основная задача — обеспечить требуемые параметры микроклимата и чистоты приточного воздуха в операционной площадью 33,97 м², а также организовать стабильную работу вентиляции в смежных помещениях: предоперационной, шлюзах, санитарных комнатах, моечной, стерилизационной и коридорах. Для медицинского объекта принципиально важны: надёжность работы вентиляции; очистка приточного воздуха до требуемого класса; поддержание температуры и влажности; резервирование критически важных компонентов; контроль состояния фильтров и оборудования; возможность подключения системы к диспетчеризации.
Особенности и решения
Специалисты «Циклона» выполнили подбор и подготовили к поставке комплект оборудования для центральной системы ПВ1, обслуживающей операционный блок. Основой решения стала каркасно-панельная приточно-вытяжная установка RVM INEX(3A)R в медицинском исполнении. Производительность установки составляет 1 210 м³/ч. Оборудование рассчитано на наружное размещение и укомплектовано необходимыми секциями обработки воздуха. В состав установки вошли: секция фильтрации с фильтрами G4, M5 и H13; электрический воздухонагреватель мощностью 40,5 кВт; секция фреонового охлаждения; паровой увлажнитель; встроенные шумоглушители; вибровставки; приточный и вытяжной вентиляторы со 100%-ным резервированием. Дополнительно в составе проекта предусмотрены потолочный ламинарный воздухораспределитель с фильтрацией H13, отдельная приточная установка ПВ2 и вытяжная система В3 для санитарных помещений. Приточный воздух подаётся в операционную через систему воздуховодов из нержавеющей стали, что соответствует назначению помещения и требованиям проекта. Для управления системой ПВ1 поставлен щит питания и управления KPNW(E) с поддержкой Modbus RTU. Щит обеспечивает работу приточных и вытяжных вентиляторов, электрического нагревателя, секции охлаждения, воздушных клапанов и пароувлажнителя. Для поддержания заданной влажности приточного воздуха предусмотрен паровой увлажнитель с парораспределителем, паровым рукавом, системой отвода конденсата и канальным датчиком относительной влажности.
