Нормативная база

Проектирование систем вентиляции инкубаториев регулируется комплексом общестроительных, санитарных и специализированных ветеринарных норм, которые определяют параметры микроклимата, организацию воздухообмена и требования к оборудованию.

Основные нормативные документы:

• СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха» с Изменениями 1–5 — базовый свод правил по системам ОВиК, устанавливающий, что параметры микроклимата в птицеводческих зданиях принимаются строго в соответствии с требованиями технологического проектирования

• ГОСТ Р 72086—2025 «Здания и сооружения. Системы автоматизации и диспетчеризации инженерных систем» — стандарт, задающий требования к энергоэффективности, адаптивному управлению и автоматизации систем вентиляции в сельскохозяйственных объектах

• РД-АПК 3.10.07.05-17 «Методические рекомендации по технологическому проектированию инкубаториев» — специализированный отраслевой документ, регламентирующий технологические параметры микроклимата и санитарные требования к птицеводческим объектам

• СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности» с Изменением 3 — требования к противопожарной защите, огнестойкости воздуховодов и автоматике отключения при пожаре

• ГОСТ 12.1.005-88 «Общие санитарно-гигиенические требования к воздуху рабочей зоны» — нормы предельно допустимых концентраций вредных веществ

• ГОСТ 12.1.003-2014 «Шум. Общие требования безопасности» — нормативы по акустическому комфорту для персонала

Расчетные параметры микроклимата

Газовый состав воздуха

Одним из критических параметров вентиляции инкубатория является поддержание предельно допустимых концентраций вредных веществ в зоне размещения яиц и молодняка птицы.

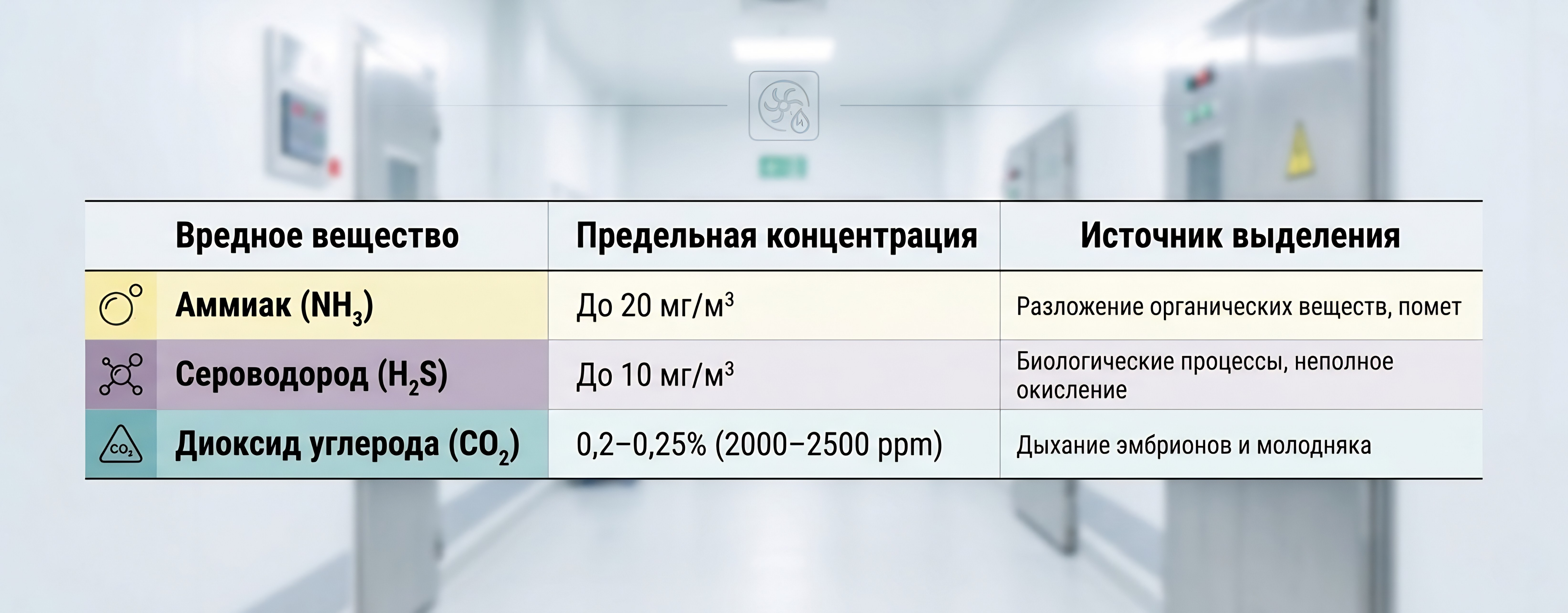

Нормативные значения согласно СП 60.13330.2020 и РД-АПК 3.10.07.05-17:

Превышение этих норм приводит к:

• Снижению выводимости яиц
• Повышенной смертности эмбрионов
• Задержке развития молодняка
• Ухудшению здоровья персонала

Проектное решение: система вентиляции должна обеспечивать кратность воздухообмена, достаточную для поддержания концентраций на уровне 50–70% от предельных значений с учетом пиковых нагрузок в период массового вывода.

Точность поддержания параметров

Для инкубаториев критична не только абсолютная величина параметров, но и их стабильность во времени.

Требования к точности:

• Температура воздуха: ±2 °C от заданного значения
• Относительная влажность: ±7% от заданного значения
• Скорость движения воздуха в зоне яиц: не более 0,3 м/с

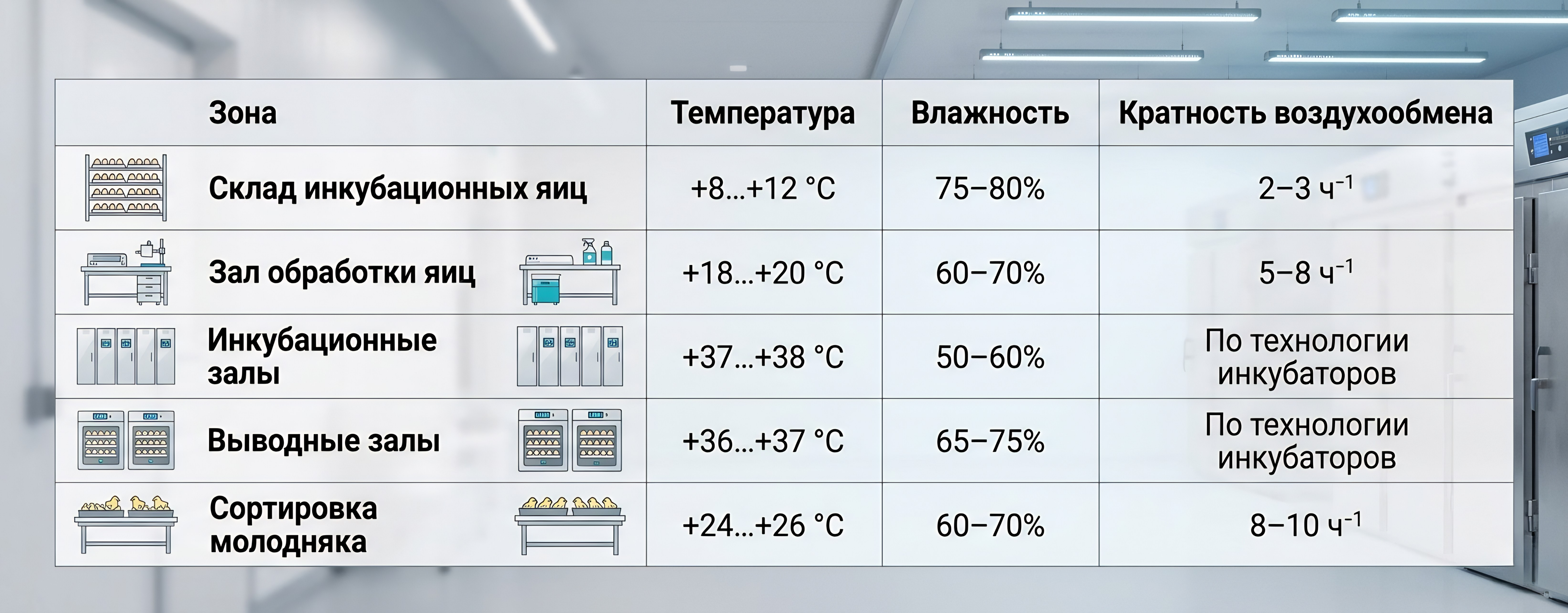

Типовые режимы по зонам:

Любое отклонение от целевых параметров более чем на указанные допуски может привести к эмбриональной смертности или появлению слабого молодняка.

Микроклимат для персонала

Согласно ГОСТ 12.1.005-88, в зонах постоянного пребывания людей при категории работ Iа (легкая физическая нагрузка) оптимальная температура в холодный период должна составлять 22–24 °C.

Особенность инкубаториев: в большинстве производственных залов температура значительно выше комфортной для человека (до +38 °C в инкубационных залах), поэтому для персонала необходимо:

• Организовывать зоны отдыха с нормальным микроклиматом
• Применять местное кондиционирование рабочих мест
• Обеспечивать СИЗ и режим труда с перерывами
• Контролировать тепловую нагрузку на работников

Организация воздухообмена

Автономность систем по зонам

Проектирование вентиляции инкубатория должно учитывать функциональную чистоту различных зон — от склада яиц до зоны вывода и сортировки молодняка.

Рекомендуется проектировать раздельные системы для:

1. Административный блок — приточно-вытяжная система с комфортными параметрами для персонала
2. Склад инкубационных яиц — система с пониженной температурой и повышенной влажностью
3. Зал обработки и дезинфекции яиц — система с усиленной вытяжкой от зон применения дезинфицирующих растворов
4. Инкубационные залы — высокоточная система с прецизионным контролем температуры и влажности
5. Выводные залы — система с усиленной вытяжкой пуха и биологических загрязнений
6. Зона сортировки и упаковки молодняка — система с комфортной температурой и вытяжкой от зон накопления помета

Такое зонирование обеспечивает:

• Независимое управление параметрами по каждой технологической зоне
• Предотвращение перекрестного загрязнения между зонами
• Возможность раздельного обслуживания и дезинфекции систем
• Снижение риска распространения инфекций

Направление воздушных потоков

Забор наружного воздуха должен осуществляться в местах с наименьшим загрязнением, где содержание вредных веществ не превышает 30% ПДК для рабочей зоны.

Требования к размещению воздухозаборов:

• Удаление от мест хранения и переработки помета — не менее 50 м
• Высота над уровнем земли — не менее 2 м
• Удаление от автомобильных дорог — не менее 25 м
• Защита от попадания атмосферных осадков и птиц
• Установка защитных сеток от грызунов

Внутри инкубатория направление потоков должно быть организовано по принципу «от чистого к грязному»:

• Приточный воздух в первую очередь подается в зоны с наивысшими санитарными требованиями
• Перетоки направлены от залов обработки яиц к выводным залам
• Вытяжка максимальна в зонах с наибольшими биологическими загрязнениями

Выброс отработанного воздуха

Отработанный воздух из выводных залов содержит пух, биологические загрязнения, повышенные концентрации аммиака и микроорганизмов, поэтому к его выбросу предъявляются особые требования.

Согласно РД-АПК 3.10.07.05-17:

Воздух должен выбрасываться факельными высокоскоростными струями выше уровня аэродинамической тени здания для предотвращения рециркуляции загрязненного воздуха обратно в воздухозаборы.

Практические требования:

• Скорость воздуха на выходе из вытяжной шахты — не менее 8–12 м/с
• Высота выброса — не менее 1,5 высоты здания или минимум 8 м от уровня земли
• Направление выброса — в сторону, противоположную господствующим ветрам
• Установка дефлекторов для усиления тяги

Очистка вытяжного воздуха:

Для снижения экологической нагрузки рекомендуется установка:

• Циклонов или инерционных фильтров для улавливания пуха
• Увлажнительных камер для осаждения пыли
• Биофильтров для снижения концентрации аммиака (для крупных инкубаториев)

Энергоэффективность

VAV-системы для переменных нагрузок

Согласно ГОСТ Р 72086—2025, современные сельскохозяйственные объекты должны быть максимально автоматизированы для снижения эксплуатационных затрат.

VAV-системы (Variable Air Volume — системы с переменным расходом воздуха) рекомендуется применять в помещениях с переменной нагрузкой:

• Залы временного содержания молодняка
• Зоны сортировки и упаковки
• Административно-бытовые помещения

Принцип работы:

Система регулирует расход воздуха по датчикам:

• CO₂ (диоксид углерода) — основной показатель загрузки помещения
• Влажность — показатель биологической активности
• Температура — базовый параметр комфорта

При низкой загрузке система автоматически снижает производительность до технологического минимума (обычно 30–40% от максимума).

Рекуперация теплоты

Использование теплоутилизаторов для подогрева приточного воздуха — обязательное требование для современных инкубаториев в регионах с холодным климатом.

Санитарно-ветеринарные требования

Материалы и коррозионная стойкость

Все элементы системы вентиляции (воздуховоды, фасонные части, решетки, клапаны) должны быть устойчивы к коррозии и воздействию дезинфицирующих растворов.

Рекомендуемые материалы:

• Воздуховоды из нержавеющей стали AISI 304 или AISI 316
• Оцинкованная сталь с полимерным покрытием (для неагрессивных зон)
• Пластиковые воздуховоды из полипропилена или ПВХ
• Стеклопластиковые конструкции

Недопустимо:

• Обычная оцинкованная сталь без защитного покрытия (быстро корродирует от аммиака)
• Черная сталь даже с покраской (не выдерживает мойки под давлением)

Обеззараживание воздуха

В залах обработки яиц необходимо предусматривать установку бактерицидных облучателей и систем обеззараживания воздуха.

Типы обеззараживающих систем:

• УФ-облучатели закрытого типа — устанавливаются в воздуховодах
• Доза облучения: не менее 20 000 мкВт·с/см²
• Эффективность: снижение бактериальной обсемененности на 90–99%

• Фотокатализаторы — на основе диоксида титана
• Разлагают органические загрязнения
• Снижают концентрацию аммиака и запахов

• HEPA-фильтры H13–H14 — для особо чистых зон
• Эффективность: 99,95–99,995%
• Применение: залы инкубации племенных яиц

Защита от грызунов

Вентиляционные отверстия (воздухозаборы, выбросы, проходы через стены) должны быть закрыты стальной сеткой с ячейками не более 12×12 мм.

Дополнительные меры:

• Сетка из нержавеющей стали или оцинкованной с полимерным покрытием
• Крепление на винтах (не на защелках)
• Отсутствие зазоров по периметр
• Регулярный осмотр целостности

Пожарная безопасность

Огнестойкость воздуховодов

Транзитные воздуховоды, проходящие через производственные зоны категории В (инкубационные и выводные залы), должны иметь предел огнестойкости не менее EI 30.

Способы обеспечения огнестойкости:

• Воздуховоды из негорючих материалов (сталь, нержавеющая сталь)
• Огнезащитная изоляция из минеральной ваты толщиной 50–100 мм
• Прокладка в огнестойких шахтах REI 60

Огнезадерживающие клапаны:

Устанавливаются на границах пожарных отсеков с пределом огнестойкости:

• EI 60 для зданий до 28 м
• EI 90 для зданий выше 28 м

Акустический комфорт

Нормы шума для персонала

Несмотря на производственный характер объекта, шум от вентиляторов не должен превышать допустимых уровней согласно ГОСТ 12.1.003-2014.

Допустимые уровни звука:

• Административные помещения — 60 дБА
• Помещения для персонала (отдых) — 50 дБА
• Производственные залы — 80 дБА

Влияние шума на молодняк птицы

Для молодняка птицы профилакторного возраста уровень шума не должен превышать 65 дБА согласно зоотехническим требованиям.

Превышение этого уровня приводит к:

• Стрессу у молодняка
• Снижению привесов
• Повышенной смертности
• Неравномерному развитию поголовья

Часто задаваемые вопросы

— Какие нормы применять при проектировании вентиляции инкубатория?

Основными документами являются СП 60.13330.2020, ГОСТ Р 72086—2025, РД-АПК 3.10.07.05-17, СП 7.13130.2013 и санитарные нормы ГОСТ 12.1.005-88.

— Какая точность поддержания температуры требуется в инкубатории?

Для инкубаториев критична точность ±2 °C по температуре и ±7% по относительной влажности согласно требованиям технологического проектирования.

— Какие концентрации вредных газов допустимы в инкубатории?

Согласно СП 60.13330.2020: аммиак — до 20 мг/м³, сероводород — до 10 мг/м³, диоксид углерода — 0,2–0,25%.

— Нужна ли рекуперация в системе вентиляции инкубатория?

Да, использование теплоутилизаторов обязательно для снижения эксплуатационных затрат. Рекомендуются пластинчатые рекуператоры с КПД 60–70%, исключающие перенос биологических загрязнений.

— Какие материалы использовать для воздуховодов?

Рекомендуется нержавеющая сталь AISI 304/316, оцинкованная сталь с полимерным покрытием или пластик (полипропилен, ПВХ), устойчивые к дезинфицирующим растворам.

— Нужны ли отдельные системы для разных зон инкубатория?

Да, рекомендуется проектировать раздельные системы для административного блока, склада яиц, залов обработки, инкубационных залов, выводных залов и зоны сортировки молодняка.

— Как защитить систему от грызунов?

Все вентиляционные отверстия должны быть закрыты стальной сеткой с ячейками не более 12×12 мм из нержавеющей или оцинкованной стали.

— Какой уровень шума допустим для молодняка птицы?

Для молодняка птицы профилакторного возраста уровень шума не должен превышать 65 дБА, что требует применения шумоглушителей и виброизоляции оборудования.

Заключение

Проектирование систем вентиляции инкубаториев — это высокоспециализированная задача, требующая интеграции общестроительных норм, ветеринарно-санитарных требований и современных энергоэффективных технологий.
