Нормативная база

Проектирование вентиляции футбольных манежей и стадионов выполняется с учетом:

• требований РФС и международных футбольных организаций к инфраструктуре стадиона;
• СП 285.1325800.2016 (футбольные стадионы) и СП 332.1325800.2017 (спортивные сооружения);
• СП 60.13330.2020 по отоплению, вентиляции и кондиционированию воздуха;
• СанПиН 1.2.3685–21 по микроклимату и качеству воздуха;
• ГОСТ Р 72086—2025, регламентирующего интеллектуальные и энергоэффективные инженерные системы (VAV, управление по CO2, интеграция с диспетчеризацией).

Заказчику и проектировщику важно на старте согласовать, под какие регламенты и категории матчей проектируется объект, чтобы сразу заложить правильный уровень резервирования и автоматизации систем вентиляции стадиона.

Микроклимат и воздухообмен по зонам

На футбольном объекте параметры микроклимата и нормы воздухообмена зависят от функциональной зоны: поле, трибуны, раздевалки, душевые, VIP‑помещения.

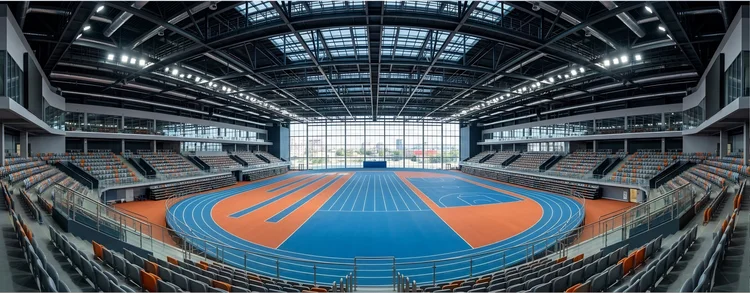

Спортивная зона (поле, манеж)

Для закрытых футбольных манежей и арен:

• оптимальная температура спортивной зоны: +17…+23 °C;
• вентиляция футбольного манежа должна обеспечивать комфорт игрокам и стабильные условия для покрытия (натуральный или искусственный газон).

Здесь вентиляция работает не только на людей, но и на поддержание стабильного режима для поля, включая удаление влаги и тепла.

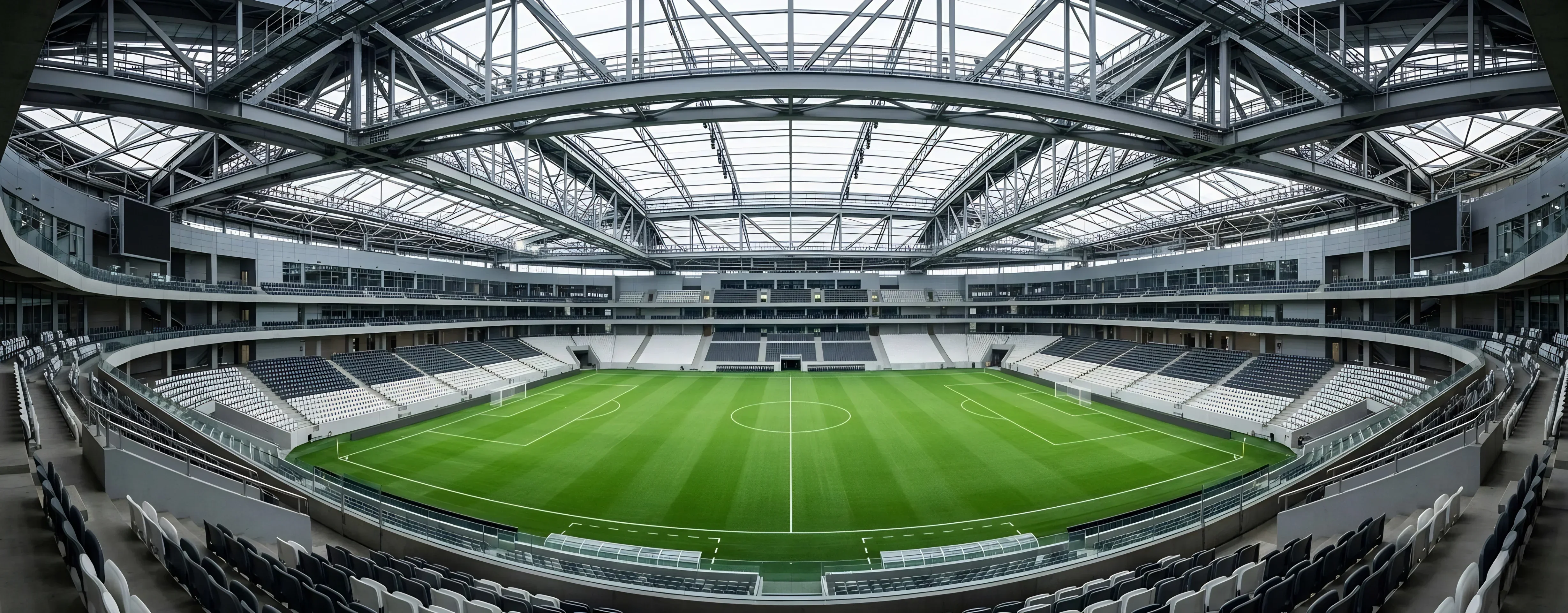

Зрительские трибуны стадиона

• расчетная температура на трибунах: +19…+25 °C;
• расход наружного воздуха — не менее 20 м³/ч на одного зрителя;
• при расчете принимается 100% заполняемость всех мест.

Для проектирования вентиляции трибун важно учитывать реальные сценарии эксплуатации: матчи, концерты, мероприятия с частичной загрузкой. Это влияет на подбор приточно‑вытяжных установок и концепцию управления VAV по CO2.

Раздевалки и душевые

• раздевалки команд: +20…+22 °C, приток воздуха — не менее 2–3‑кратного воздухообмена;
• душевые: +24…+26 °C и около 10‑кратной вытяжки.

В этих помещениях большую роль играют:

• быстрое удаление влаги;
• отсутствие запахов;
• комфортная температура для игроков между таймами и после матча.

Зонирование и автономность систем вентиляции

Грамотное зонирование — основа проектирования вентиляции футбольных стадионов и манежей. Одна «общая» система для всего объекта почти всегда приводит к проблемам с перетоками и неуправляемыми режимами.

Разделение зрителей и спортсменов

Если количество мест на стадионе превышает 200, системы вентиляции спортивной зоны (поле/манеж) и трибун должны быть независимыми.

Это позволяет:

• работать в режиме тренировки (поле без зрителей) с минимальными расходами;
• включать дополнительные мощности только при проведении матчей и массовых мероприятий;
• не смешивать воздух от поля и трибун.

Автономность трибун

Для крупных футбольных стадионов:

• системы приточно‑вытяжной вентиляции трибун проектируются автономно для каждой трибуны (север, юг, запад, восток)
• ;это упрощает эксплуатацию и ремонт, а также позволяет гибко управлять загрузкой (открыты не все трибуны).

Специфические блоки

Отдельные системы вентиляции обязаны иметь:

• санузлы и курительные зоны;
• медицинские пункты и помещения допинг‑контроля;
• предприятия питания (фудкорты, буфеты, кухни);
• помещения стюардов, службы безопасности, персонала.

Это предотвращает перетоки запахов и обеспечивает соответствие санитарным требованиям.

Энергоэффективность: VAV, рекуперация, рециркуляция

Современный футбольный стадион — это большие воздухорасходы. Без VAV‑систем и рекуперации эксплуатация вентиляции стадиона становится неоправданно дорогой.

VAV‑системы и управление по CO2

В зонах с переменным числом людей:

• трибуны;
• конференц‑залы;
• VIP‑ложи;
• раздевалки и пресс‑центры —

целесообразно использовать VAV‑системы с регулированием по датчикам CO2 и температуры.

Это позволяет:

• повышать расход воздуха при полном заполнении;
• снижать его в режимах тренировки и малого числа посетителей;
• удерживать качество воздуха на нормативном уровне без постоянной работы на максимум.

Рекуперация тепла

При больших объемах воздухообмена:

• обязательно использование теплоутилизаторов для подогрева приточного воздуха за счет вытяжного;
• рекуперация особенно важна для внутренних отапливаемых помещений и закрытых манежей;
• при подборе схемы учитываются санитарные ограничения и допустимый уровень переноса загрязнений.

Рециркуляция и обеззараживание

Рециркуляция воздуха допускается при условии:

• выполнения санитарной нормы по подаче наружного воздуха;
• обязательного обеззараживания рециркуляционного потока с эффективностью не менее 95%.

Это критично для закрытых футбольных манежей, внутренних зон стадиона и в сценариях всесезонной эксплуатации.

Специализированные футбольные помещения

Отдельные помещения требуют специальных решений по вентиляции и кондиционированию.

Комментаторские кабины

Требования:

• отопление в холодный период и эффективное охлаждение летом;
• низкий уровень шума от вентиляции и кондиционеров (до ~30 дБА);
• отсутствие сквозняков и локального переохлаждения рабочих мест.

На практике применяют локальные малошумные системы кондиционирования (фанкойлы, сплит‑системы) и отдельные ветви приточно‑вытяжной вентиляции.

VIP и VVIP‑ложи

Для VIP‑зон вентиляция и кондиционирование проектируются с учетом:

• индивидуального регулирования температуры;
• повышенных требований к акустическому комфорту;
• аккуратной интеграции воздухораспределителей в интерьер.

Здесь система ОВиК часто становится элементом имиджа стадиона: комфорт VIP‑гостей — часть требований заказчика.

Медицинский блок и допинг‑контроль

Для этих помещений:

• предусматривается изолированная вентиляция;
• соблюдаются повышенные санитарно‑гигиенические требования;
• организуется надежная вытяжка и, при необходимости, фильтрация.

Телестудии и аппаратные

Особенности:

• прецизионное поддержание параметров воздуха (чувствительное оборудование);
• усиленная звукоизоляция воздуховодов;
• ограничение скорости воздуха в решетках, чтобы исключить микрофонный шум.

Пожарная безопасность и противодымная вентиляция

На футбольных стадионах и в манежах системы вентиляции должны быть тесно увязаны с системами противопожарной защиты.

Ключевые моменты:

• системы вытяжной противодымной вентиляции обязательны для больших залов и коридоров без естественного проветривания;
• при пожаре:
• общеобменная вентиляция отключается автоматически;
• противопожарные клапаны закрываются;

• противодымная вытяжка запускается раньше приточной (порядка 20–30 секунд), чтобы сформировать необходимое разрежение и направить дым по заданному пути.

Проектировщик должен заранее разделить воздуховоды по пожарным отсекам и согласовать схемы ОВиК с проектом противодымной вентиляции и путями эвакуации.

Акустический комфорт и требования к шуму

Стадионы по определению шумные, но системы вентиляции не должны добавлять технический шум там, где важна разборчивость речи и качество трансляции.

Ориентиры:

• в спортивных залах и трибунах — уровень звука от инженерных систем не более 65 дБА;
• в комментаторских, телестудиях и VIP‑ложах — существенно ниже (ориентир 30–35 дБА);
• оборудование массой более 100 кг устанавливается только на виброизолирующих основаниях;
• применяются шумоглушители на магистралях, особенно рядом с чувствительными зонами.

Это нужно учитывать на этапе компоновки, а не пытаться «добавить шумоглушитель потом», когда уже нет места в венткамерах.

Резюме для проектировщика ОВиК

Успешное проектирование вентиляции футбольных манежей и стадионов базируется на трех принципах:

1. зональное разделение систем — отдельные решения для поля, трибун, раздевалок, VIP, телестудий, санузлов и служб;
2. энергоэффективность и автоматизация — VAV по CO2 и температуре, рекуперация, контролируемая рециркуляция с обеззараживанием;
3. интеграция с пожарной безопасностью и акустикой — работа по сценариям «матч/концерт/тренировка», минимальный шум и четкая логика в аварийных режимах.

Такая концепция позволяет обеспечить комфорт зрителей и команд, выполнить требования РФС и СП и одновременно удержать эксплуатационные расходы вентиляции стадиона под контролем.

Часто задаваемые вопросы

— Сколько наружного воздуха нужно подавать на одного зрителя стадиона?

Не менее 20 м³/ч на одного зрителя при расчете на 100% заполняемость трибун.

— Можно ли объединять вентиляцию поля и трибун?

Для стадионов с количеством мест более 200 системы вентиляции спортивной зоны и трибун должны быть независимыми.

— Обязательны ли VAV‑системы на стадионе?

Формально нет, но на современных футбольных аренах VAV по CO2 и температуре является стандартом энергоэффективного решения для трибун, VIP‑зон и конференц‑помещений.

— Допускается ли рециркуляция воздуха в футбольном манеже?

Да, при условии выполнения нормы по наружному воздуху и обязательного обеззараживания рециркуляционного потока с эффективностью не менее 95%.

— Какие помещения требуют отдельной системы вентиляции?

Санузлы, курительные, медпункты, допинг‑контроль, кухни и предприятия питания, VIP‑зоны, телестудии и аппаратные должны иметь автономные решения по вентиляции и/или вытяжке.
