Нормативная база

Проектирование систем отопления, вентиляции и кондиционирования Дворцов спорта и манежей опирается на комплекс актуальных норм, которые одновременно регламентируют микроклимат, безопасность и энергоэффективность.

Ключевые документы:

• СП 332.1325800.2017 — спортивные сооружения; задает требования к микроклимату, воздухообмену и режимам работы для ледовых арен, универсальных залов и манежей.
• СП 60.13330.2020 — отопление, вентиляция и кондиционирование воздуха; базовый документ по расчету систем ОВиК, включая рекуперацию и рециркуляцию.
• ГОСТ Р 59972–2021 — требования к инженерным системам и современным эксплуатационным решениям для крупных общественных объектов.
• СанПиН 1.2.3685–21 — гигиенические требования к параметрам микроклимата и качеству воздуха.
• ГОСТ Р 72086—2025 — интеллектуальные и адаптивные системы для общественных и спортивных зданий: управление по CO2, VAV, интеграция с диспетчеризацией.

Эти нормы важно рассматривать вместе: СП 332 задает «что нужно получить в зале», СП 60 и ГОСТ Р 72086 — «как инженерно этого добиться и оптимизировать энергозатраты».

Микроклимат по зонам: лед, трибуны, залы

Во дворце спорта всегда несколько «микроклиматических миров», и вентиляция должна поддерживать каждый из них отдельно.

Ледовые арены

• В спортивной зоне (1,5 м над уровнем льда):
• с трибунами: +12…+16 °C;
• без трибун: +8…+14 °C.

• На трибунах: +14…+23 °C.

• Влажность:
• при +12 °C — не более 70%;
• при +16 °C — не более 60%.

Если хотите подробнее узнать о проектировании вентиляции ледовых арен, читайте нашу статью: Проектирование систем ОВиК для крытых ледовых арен.

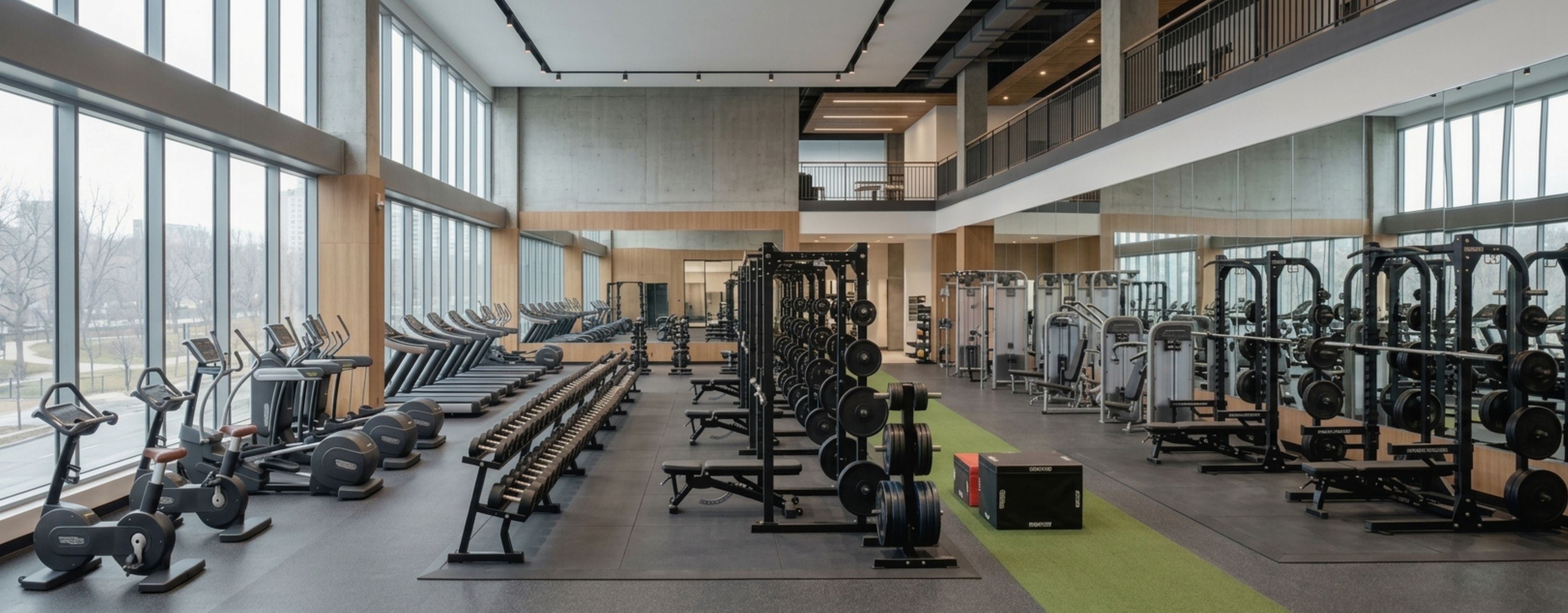

Универсальные спортивные залы

• Спортивная зона: +17…+23 °C.

• Трибуны: +19…+25 °C.

При проектировании важно учитывать, что реальные теплопритоки от людей, освещения и оборудования часто выше расчетных, поэтому чисто «бумажный» расход воздуха без проверки по теплу и CO2 приводит к душным залам.

Вспомогательные помещения

• Раздевалки: +20…+22 °C.
• Душевые: +24…+26 °C.
• Массажные: +20…+22 °C.

Здесь первичны комфорт и санитария: стабильный воздухообмен, отсутствие запахов, быстрое удаление влаги в душевых.

Нормы воздухообмена и организация потоков

В спортивных объектах критичен правильный расчет наружного воздуха по людям и грамотное разделение зон.

Удельные нормы и расчет людей

• Наружный воздух:
• не менее 80 м³/ч на одного занимающегося;
• не менее 20 м³/ч на одного зрителя.

• Расчетное число людей:
• для проектирования принимается 100% заполнение зрительских мест — запас по воздуху и теплу обязателен.

Для больших арен это сразу выводит систему в крупные расходы воздуха, поэтому без рекуперации и VAV эксплуатация становится экономически тяжёлой.

Автономность систем

Независимые системы вентиляции обязательны для:

• зоны зрителей и спортивной зоны (если зрителей более 200);
• душевых, раздевалок, массажных;
• медицинских пунктов;
• административных и офисных зон внутри комплекса.

Это позволяет:

• избегать перетоков запахов и влажности (например, из душевых в зал);
• раздельно управлять режимами «тренировка», «соревнование», «простой».

Подвижность воздуха

• Ледовые арены, теннис/бадминтон: скорость воздуха в рабочей зоне не более 0,3 м/с.
• Остальные залы: до 0,5 м/с.

Для проектировщика это прямое ограничение по выбору схем и расположению воздухораспределителей: нельзя «забивать» зал струями сверху только ради удобства трассировки воздуховодов.

Энергоэффективность и адаптивное управление

Современный Дворец спорта без автоматизированной и адаптивной вентиляции становится слишком дорогим в эксплуатации. ГОСТ Р 72086—2025 и СП 60.13330.2020 фактически выводят VAV и рекуперацию в «новую норму» для таких объектов.

VAV-системы и управление по CO2

Для залов и арен с переменным числом зрителей:

• применяются системы с переменным расходом воздуха (VAV);
• управление ведется по датчикам CO2, температуры, при необходимости — влажности;
• расход наружного воздуха подстраивается под фактическую загрузку трибун и спортивной площадки.

Это решает три задачи:

• поддерживает качество воздуха при пиках нагрузки;
• снижает энергозатраты в периоды тренировок и пустых трибун;
• уменьшает мощность необходимого оборудования за счет грамотной зональности.

Рекуперация

Использование теплоутилизаторов (роторные, пластинчатые, гликолевые) для подогрева притока за счет вытяжного воздуха — обязательно:

• большие воздухорасходы → большие теплопотери;
• без рекуперации объект теряет энергоэффективность и класс здания;
• рекуператоры нужно подбирать с учетом риска обледенения (особенно для ледовых арен) и требований по санитарии.

Рециркуляция и обеззараживание

Рециркуляция допускается только при соблюдении двух условий:

• обеспечена нормативная подача наружного воздуха (80/20 м³/ч на занимающихся/зрителей);
• рециркуляционный воздух проходит обеззараживание с эффективностью не менее 95%.

Это особенно важно для:

• залов с большим количеством людей;
• межсезонной эксплуатации;
• сценариев, когда объект используется как массовая площадка (концерты, выставки).

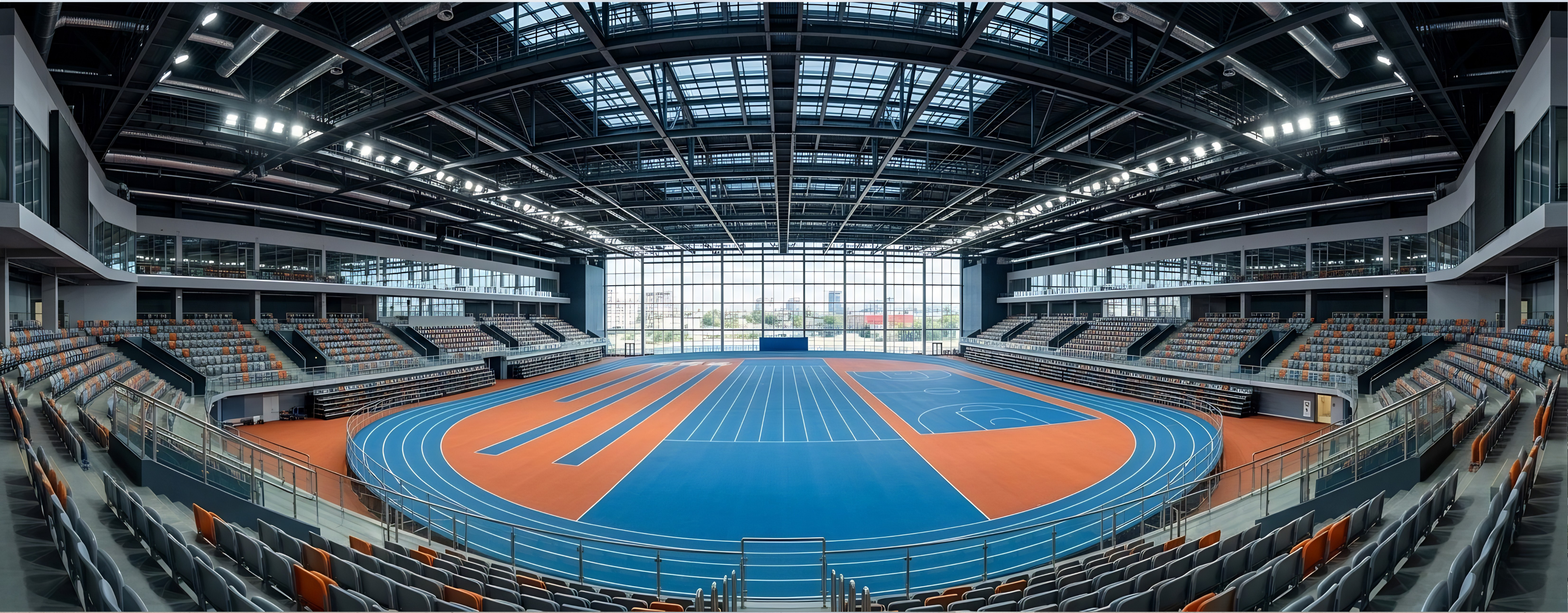

Специфика манежей

Для легкоатлетических манежей и больших многофункциональных залов:

• режимы работы делят на четыре:
• соревнования со зрителями (ледовые/неледовые);
• тренировки без зрителей (ледовые/неледовые);

• для каждого режима задается свой воздухообмен, температура и сценарий работы автоматики.

Проектировщику важно сразу увязать это с системой диспетчеризации: без сценариев «режимов» эксплуатация будет вести системы вручную и с перерасходом.

Акустический комфорт и шум от вентиляции

Спортивные залы и арены сами по себе шумные, но вентиляция не должна добавлять к этому дискомфортный технический шум.

Основные ориентиры:

• допустимый эквивалентный уровень звука в спортивных залах — не более 65 дБА;
• крупные вентиляторы и приточно-вытяжные установки (особенно >100 кг) должны устанавливаться на виброизолирующих основаниях;
• обязательна установка шумоглушителей на приточных и вытяжных линиях, особенно при высоких скоростях в воздуховодах.

Практический принцип: акустику считают не в конце, а параллельно с аэродинамикой; иначе попытка «доглушить» шум потом упирается в нехватку места в венткамерах и шахтах.

Пожарная безопасность и противодымная вентиляция

Дворцы спорта и манежи относятся к зданиям с массовым пребыванием людей, поэтому требования по пожарной безопасности и противодымной защите здесь особенно жесткие.

Основные принципы:

• системы вытяжной противодымной вентиляции обязательны для залов площадью более 800 м² и коридоров без естественного проветривания;
• при срабатывании пожарной сигнализации:
• общеобменная вентиляция должна отключаться автоматически;
• противопожарные клапаны — закрываться по месту установки;

• схемы воздуховодов и шахт необходимо согласовывать с проектом противодымной вентиляции и путями эвакуации.

Для проектировщика раздел ОВиК должен быть увязан с разделами ПБ, АР и КЖ/КМ, чтобы воздуховоды и шахты не пересекали неконтролируемо пожарные отсеки и зоны.

Резюме для проектировщика ОВиК

Главные акценты при проектировании вентиляции Дворцов спорта и манежей:

• Зональное разделение систем: зрители, спортсмены, лед/манеж, раздевалки, медблок, административные зоны — всё на отдельных системах или ветвях, без перетоков.
• Адаптивная вентиляция (VAV): управление по CO2 и температуре для работы в разных режимах загрузки и экономии энергии.
• Рекуперация и рециркуляция с обеззараживанием: без этого эксплуатация крупного спортивного объекта становится финансово неэффективной.
• Увязка с пожарной безопасностью и акустикой: вентиляция должна быть и безопасной, и «тихой» с точки зрения зрителей.

Часто задаваемые вопросы

— Сколько наружного воздуха нужно подавать на одного зрителя во дворце спорта?

Не менее 20 м³/ч на одного зрителя при расчете на 100% заполняемость трибун.

— Сколько воздуха нужно на одного спортсмена?

Для занимающихся в спортивной зоне расход наружного воздуха должен быть не менее 80 м³/ч на одного человека.

— Нужны ли отдельные системы для трибун и спортивной зоны?

Да, при числе зрителей более 200 системы вентиляции зрительской зоны и спортивной площадки должны быть автономными.

— Можно ли использовать рециркуляцию воздуха в спортивных залах?

Допускается, если обеспечена нормативная подача наружного воздуха и рециркуляционный поток проходит обеззараживание с эффективностью не менее 95%.

— Зачем на ледовой арене так жестко контролировать влажность?

Чтобы исключить туман над льдом, конденсат на ограждающих конструкциях и ухудшение качества ледового покрытия.

— Обязательны ли VAV-системы во Дворцах спорта?

Формально — нет для всех объектов, но для арен и залов с переменной загрузкой зрителей и спортсменов VAV по CO2 и температуре становится стандартом энергоэффективного решения.
