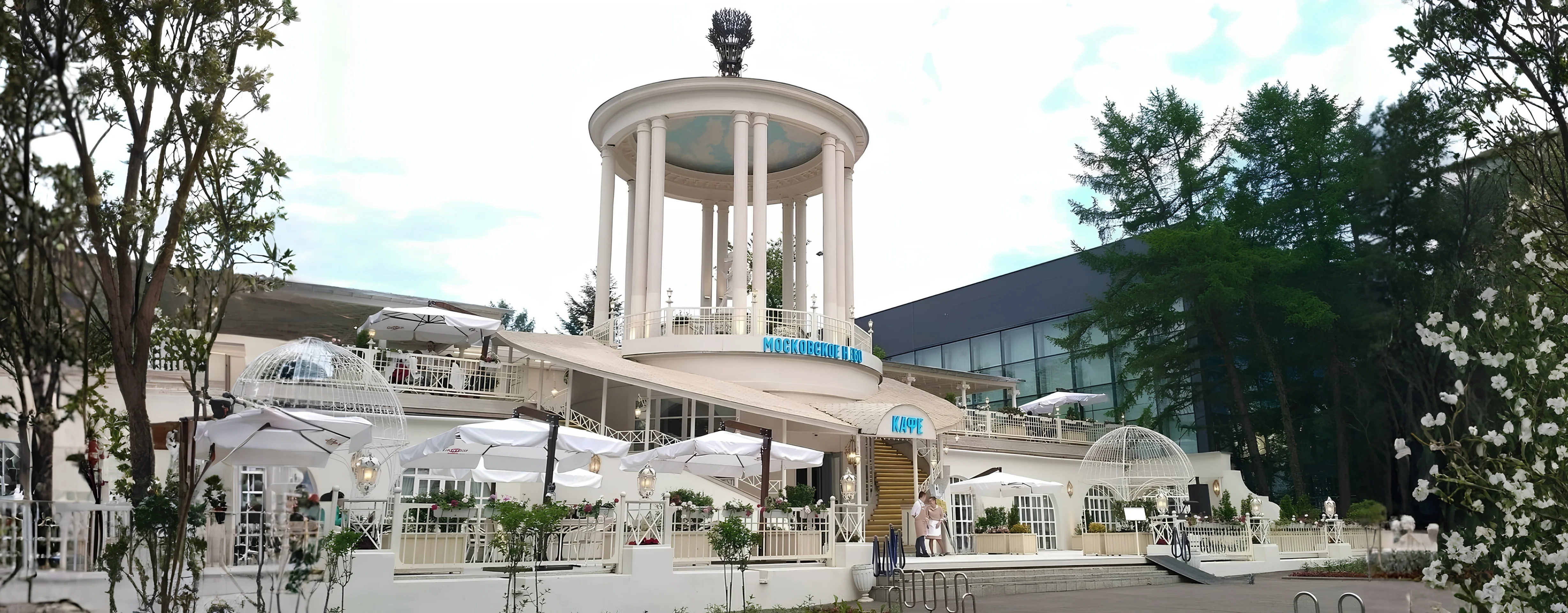

Ресторан «Московское Небо». ВДНХ, павильон 422
О проекте
- Описание
- Замена приточной вентиляционной установки, обслуживающей большой зал, малый зал и бар ресторана «Московское Небо» на ВДНХ, павильон 422.
- Статус
- Завершен
- Год реализации
- 2024
Результаты
- Для ресторана «Московское небо» компания Циклон спроектировала и изготовила новую каркасно-панельную приточную вентиляционную установку взамен существующего оборудования, которое не обеспечивало требуемые параметры микроклимата. Ключевой задачей стала нестандартная компоновка: установку разделили между улицей и помещением, организовав проход через оконный проём с помощью промежуточной секции со свободной геометрией. В результате заказчик получил приточную вентиляционную установку, адаптированную не к «идеальному» проектному помещению, а к реальным условиям действующего ресторана. Решение позволило заменить проблемное оборудование, обеспечить возможность поддержания комфортных условий в основных гостевых зонах и сохранить сервисную доступность системы. Проект показывает, что при реконструкции вентиляции критичны не только расход воздуха и состав оборудования, но и точная увязка установки с существующей архитектурой, проёмами, зонами обслуживания и ограничениями по размещению отдельных секций.
Техническое задание
Необходимо было спроектировать и изготовить каркасно-панельную приточную вентиляционную установку с расходом 7000 м3/ч для замены неисправной системы с учётом следующих условий: требуемых параметров воздуха для ресторанных помещений; размещения оборудования по обе стороны ограждающей конструкции; прохождения установки через существующий оконный проём; ограничений по размещению секции водяного нагревателя; доступа к основным элементам для подключения, технического обслуживания и ремонта; изготовления и поставки в срок до 45 рабочих дней.
Особенности и решения
Главной инженерной особенностью стала разделённая компоновка установки. Часть приточной системы необходимо было разместить на улице, а часть — внутри помещения. Соединение секций предусмотрели через оконный проём, что позволило встроить оборудование в существующую архитектуру без радикальной реконструкции здания. Такое решение накладывало ограничения на состав и порядок размещения секций. В частности, водяной нагреватель можно было установить только в помещении. Поэтому при проектировании специалисты Циклон выстроили компоновку так, чтобы соблюсти технологические требования к работе установки, обеспечить доступ к узлам обслуживания и уложиться в доступные габариты. Схема установки предусматривает размещение функциональных секций в линейной последовательности: фильтрация, вентиляторная часть, нагрев, свободные и обслуживаемые зоны.
