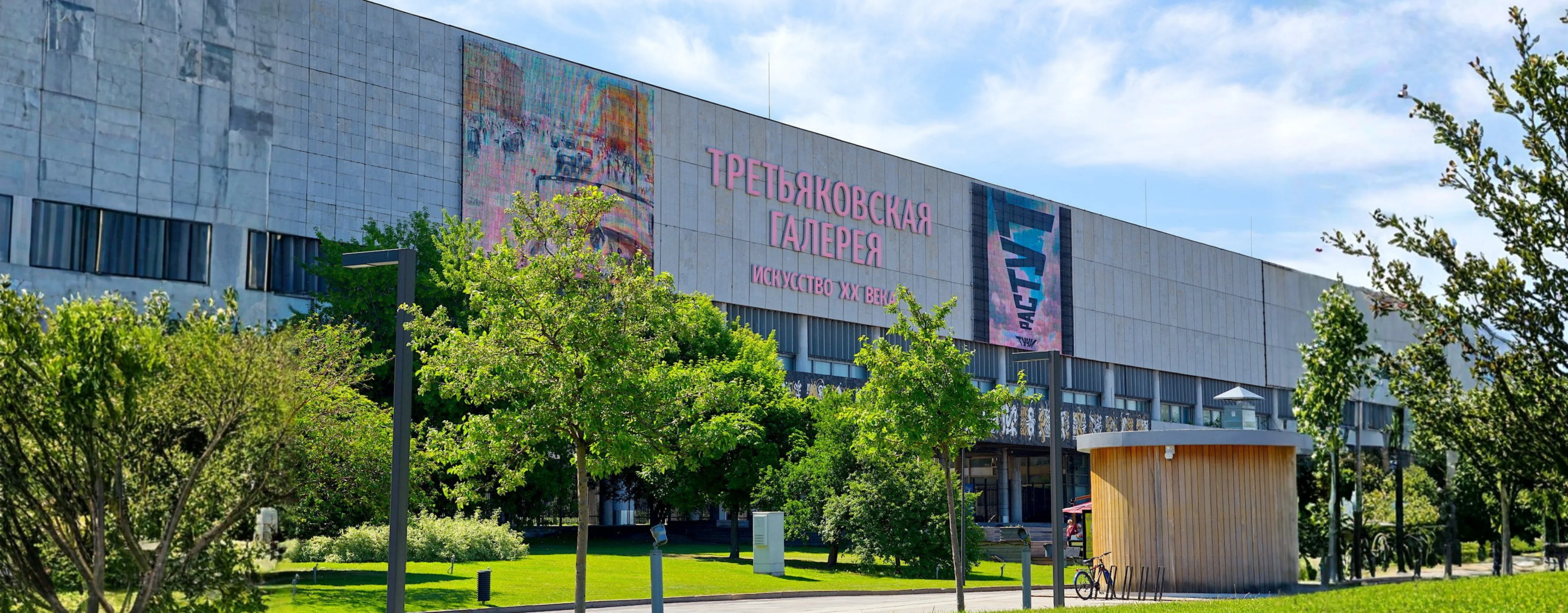

ГТГ «Новая Третьяковка», Москва, Крымский Вал, д. 10
О проекте
- Описание
- Для проекта Новой Третьяковки на Крымском Валу компания «Циклон» подобрала узлы регулирования по техническим листам вентиляционных установок. В комплектацию вошли 48 узлов серии RV: 24 для воздухонагревателей и 24 для воздухоохладителей. Решение охватывает 24 вентиляционные системы объекта.
- Статус
- Завершен
- Год реализации
- 2021
Оборудование на объекте
- Смесительные узлы
- Смесительные узлы для воздухонагревателей (калориферов) RV-H
- Смесительные узлы
- Смесительные узлы для охладителей RV-C
Результаты
- Сформирована спецификация узлов обвязки для 24 вентиляционных систем Новой Третьяковки. В неё включены 48 изделий серии RV с привязкой к проектным обозначениям: для каждой системы предусмотрено по одному узлу первой ступени нагрева и одному узлу охлаждения.
Техническое задание
Подобрать узлы регулирования для водяных воздухонагревателей и воздухоохладителей по техническим листам заказчика. Оборудование требовалось увязать с параметрами теплообменников и проектными обозначениями вентиляционных систем. Плановый срок изготовления / поставки составлял 10–15 рабочих дней. Исходными данными служили технические листы установок. В них приведены мощности теплообменников, температурные графики, расходы воды и гидравлические потери — параметры, определяющие требования к подбору узлов.
Особенности и решения
Для проекта сформирована комплектация из четырёх исполнений узлов серии RV. На первую ступень нагрева 24 вентиляционных систем предусмотрены узлы RV 20-1.6/60-Н. Для воздухоохладителей выбраны три модели: RV 25-10-С, RV 25-6.3-С и RV 32-16-С. Все узлы регулирования в исполнении 1. Разделение узлов охлаждения по моделям учитывает различия между проектными позициями. Например, для системы К9/4 в техническом листе указан расход охлаждающей воды 4,56 м³/ч при графике 6/10 °C, для К10/17 — 2,00 м³/ч при графике 7/12 °C, для К9/21 — 6,01 м³/ч при графике 7/12 °C. В итоговой спецификации для этих систем предусмотрены RV 25-10-С, RV 25-6.3-С и RV 32-16-С соответственно. Таким образом, комплектация сформирована не одной универсальной позицией, а с распределением узлов по конкретным вентиляционным системам.
