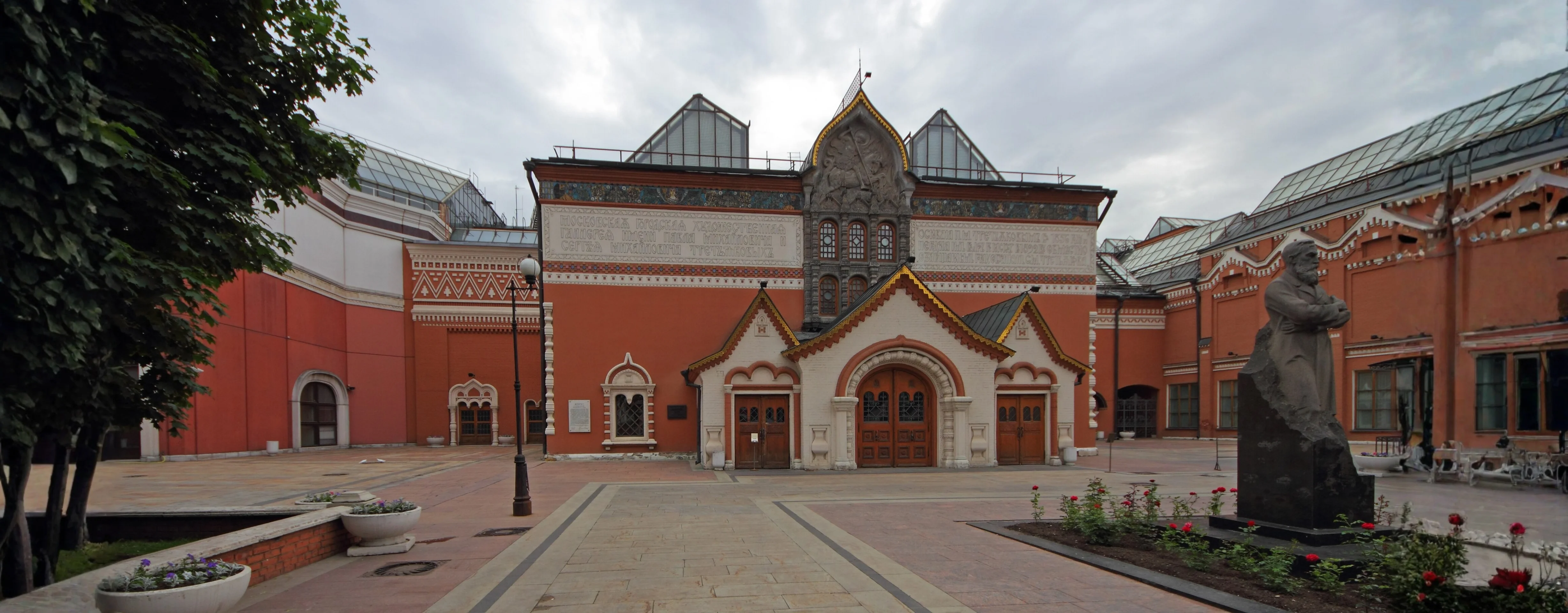

Государственная Третьяковская галерея, Москва, Лаврушинский переулок, д. 10, стр. 4
О проекте
- Описание
- Для Третьяковской галереи в Лаврушинском переулке компания «Циклон» подобрала четыре водяных теплообменника: два воздухонагревателя SHW и два воздухоохладителя SCW.
- Статус
- Завершен
- Год реализации
- 2024
Оборудование на объекте
- Теплообменники
- Водяные нагреватели
- Теплообменники
- Водяные охладители
Результаты
- После уточнения размеров сформирован и передан в производство заказ на четыре теплообменника для вентиляционных установок Третьяковской галереи. Последовательная проработка исходного запроса и корректировки заказчика позволили учесть изменения до запуска изготовления.
Техническое задание
Подобрать теплообменники для двух вентиляционных установок с расходами воздуха 7 000 и 8 000 м³/ч. В исходном запросе заказчик указал параметры нагрева и охлаждения, допустимые сопротивления по воздуху и воде, размеры теплообменников и присоединительные диаметры коллекторов. Для воздухонагревателей требовался подбор на нагрев воздуха с −28 до +22 °C при температурном графике воды 95/70 °C. Для воздухоохладителей — на охлаждение воздуха с +28 до +16 °C при графике воды 7/12 °C.
Особенности и решения
Технические специалисты «Циклон» подготовили предложение по предоставленным листам подбора. После этого заказчик уточнил габаритные размеры теплообменников. Предложение актуализировали, и уже скорректированный заказ передали в производство. Плановый срок изготовления / поставки составил 25 рабочих дней. В итоговый заказ вошли два водяных воздухонагревателя серии SHW — двухрядный и трёхрядный — и два водяных воздухоохладителя серии SCW — пятирядный и восьмирядный. Каждое изделие оформлено отдельной позицией с индивидуальным обозначением и размерами.
