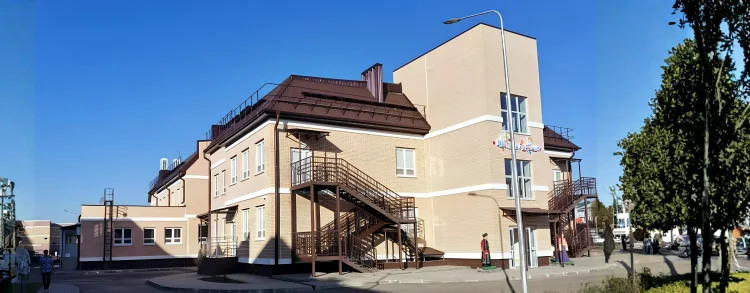

Детский сад на 230 мест (30 мест ясли) в пос. Знаменском, гор. Краснодара
О проекте
- Описание
- Подбор вентиляционного оборудования для строящегося детского сада в посёлке Знаменском. Проект предусматривает отдельные приточные системы для пищеблока и прачечной, механическую вытяжку из санитарных и технологических помещений, а также дымоудаление из коридоров и подпор воздуха в лифтовые холлы и шахту лифта.
- Статус
- Завершен
- Год реализации
- 2022
Оборудование на объекте
- Центральные кондиционеры
- Центральные кондиционеры
- Смесительные узлы
- Смесительные узлы для воздухонагревателей (калориферов) RV-H
- Щиты питания и управления
- Щиты управления общеобменной вентиляцией
- Вентиляторы
- Вентиляторы радиальные крышные вытяжные
- Щиты питания и управления
- Щиты управления системами дымоудаления и подпора воздуха
Результаты
- Подобрали и поставили оборудование для вентиляции детского сада по рабочей документации заказчика. При комплектации учли разные режимы работы пищеблока и прачечной: двухступенчатую фильтрацию, водяной нагрев и летнее охлаждение приточного воздуха. В комплект поставки также вошли узлы регулирования воздухонагревателей, щиты автоматизации и датчики.
Техническое задание
От заказчика был получен рабочий проект без технических листов на заложенное оборудование. Мы выполнили переподбор по ХОВС: подобрали установки нашей линейки с сопутствующим оборудованием под проектные расходы воздуха, давление и тепловые нагрузки.
Особенности и решения
Для пищеблока и прачечной предусмотрены отдельные приточные установки П1 и П2 производительностью 6 832 и 1 493 м³/ч. Обе оснащены двухступенчатой фильтрацией G3/F7, водяными нагревателями и фреоновыми охладителями на R410A. Зимой П1 нагревает воздух с −16 до +16 °C, П2 — до +18 °C. Летом обе установки охлаждают наружный воздух с +31 до +20 °C. Мощность нагревателей составляет 73,5 и 17 кВт, охладителей — 35,5 и 5,1 кВт. Вытяжные системы В39 и В40 удаляют воздух из прачечной и пищеблока; местные отсосы предусмотрены от кухонного и прачечного оборудования. Для помещения сыпучих продуктов выбран вентилятор во взрывозащищённом исполнении. Противодымная вентиляция включает дымоудаление из коридоров, подачу воздуха системой ДП1 и подпор в лифтовые холлы и шахту лифта. В системе ДП2.1 предусмотрен электрический нагреватель мощностью 5,45 кВт: он подогревает подаваемый воздух с −16 до +16 °C.
