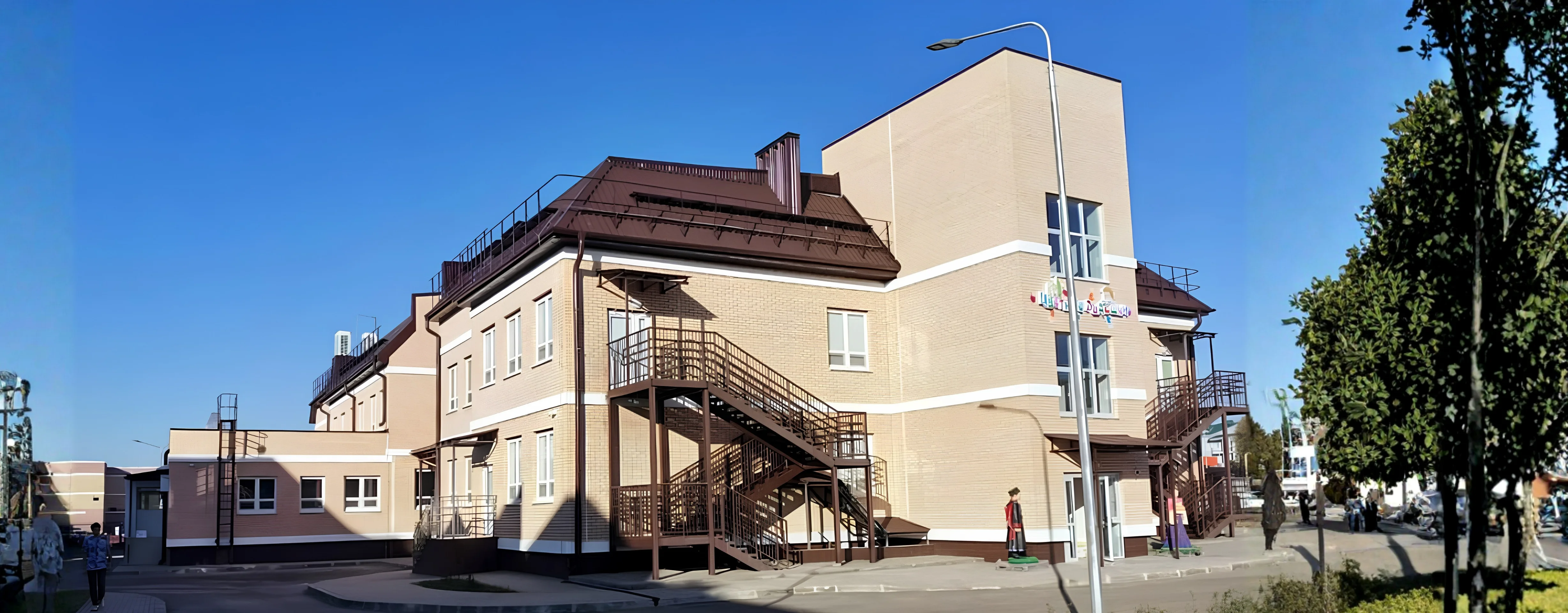

Детский сад на 120 мест по ул. Первомайской, 4/1, пос. Знаменский, г. Краснодар
О проекте
- Описание
- Заказчик передал рабочую документацию (стадия Р) по разделу «Отопление, вентиляция и кондиционирование». Нужно было подобрать вентиляционное оборудование в комплекте со шкафами управления, датчиками, узлами регулирования и компрессорно-конденсаторными блоками (ККБ)
- Статус
- Завершен
- Год реализации
- 2022
Оборудование на объекте
- Центральные кондиционеры
- Центральные кондиционеры
- Смесительные узлы
- Смесительные узлы для воздухонагревателей (калориферов) RV-H
- Щиты питания и управления
- Щиты управления общеобменной вентиляцией
- Холодильное оборудование
- Компрессорно-конденсаторные блоки (ККБ)
- Щиты питания и управления
- Щиты управления системами дымоудаления и подпора воздуха
- Вентиляторы
- Вентиляторы радиальные крышные вытяжные
Результаты
- Мы поставили готовый комплект для детского сада. Он закрывает все типы систем здания: приточные П1–П4 для постирочной, гардеробных, пищеблока и медицинского блока, вытяжные В1–В36, дымоудаление ДУ1 и ДУ2, подпор ПД1–ПД4 и компенсацию дымоудаления ПДЕ1–ПДЕ3. Приточные установки получили автоматику, узлы регулирования и охлаждение, поэтому на объекте не нужно докупать недостающие элементы. Системы подобраны под расчётные параметры проекта: температуру приточного воздуха +20 °C для постирочной и пищеблока и +22 °C для медицинского блока.
Техническое задание
Техническим заданием стал проект стадии Р по разделу ОВ. Оборудование и автоматику мы подобрали сами: установки, шкафы, датчики, узлы регулирования и ККБ, с учётом проектных решений и пожеланий заказчика. Всё собрали в один комплект, совместимый по управлению и подключению.
Конструктивные особенности
Для здания детского сада мы подобрали четыре приточные установки П1–П4 для постирочной, гардеробных, пищеблока и медицинского блока. Воздух проходит двухступенчатую фильтрацию (G3 и M5) и нагревается водяным калорифером, а в П1, П3 и П4 летом охлаждается секцией от ККБ. Забор воздуха расположен выше двух метров от земли, приточный воздух для постирочной и пищеблока подаётся при +20 °C, для медицинского блока при +22 °C. Для горячего цеха предусмотрена приточно-вытяжная вентиляция с зонтами над оборудованием и отсосом из верхней зоны. Дымоудаление выполнено крышными вентиляторами с факельным выбросом, а компенсация подаётся в нижнюю зону системами ПДЕ1–ПДЕ3. Подпор организован в шахту лифта, тамбур-шлюз и зоны безопасности, а в одной из них воздух подогревается. Все противодымные клапаны нормально закрыты и открываются по сигналу пожарной сигнализации.
