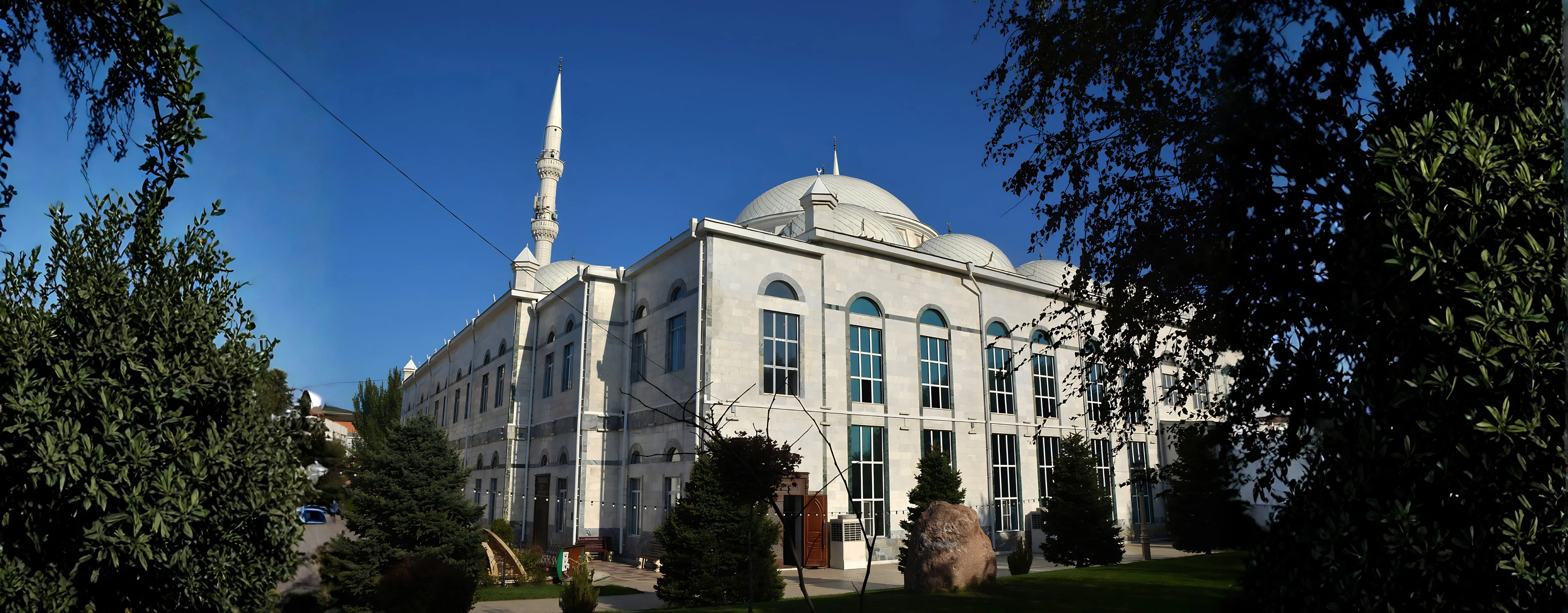

Центральная Джума-мечеть города Махачкала
О проекте
- Описание
- Реализованное техническое решение по подбору и комплектации вентиляционного оборудования с двумя встроенными компрессорно-конденсаторными блоками.
- Статус
- Завершен
- Год реализации
- 2023
Результаты
- Мы подобрали и поставили на объект каркасно-панельную приточно-вытяжную вентиляционную установку для поддержания комфортных параметров воздуха в помещениях мужского омовительного комплекса Центральной Джума-мечети в городе Махачкала. Решение обеспечивает подачу, удаление, очистку, подогрев и охлаждение воздуха при расходе 11 000 м³/ч в каждом канале.
Техническое задание
Необходимо было организовать комфортные условия в помещениях мужского омовительного комплекса. Исходными данными для подбора стал опросный лист заказчика. Главное ограничение проекта: размещение ККБ на фасаде здания не допускалось. Поэтому система охлаждения должна была работать без наружных конденсаторных блоков, а компоновка оборудования — учитывать ограничение по архитектуре объекта.
Особенности и решения
Стандартное решение с наружным ККБ не подходило: оборудование на фасаде нарушало бы требования заказчика к внешнему виду здания. Инженеры Циклон разработали секционную установку RVM INEX с интегрированной холодильной частью. В приточном канале установлены два испарителя, работающие последовательно. В летнем режиме они понижают температуру наружного воздуха с 31,5 °C до 22 °C. Для отвода теплоты в вытяжном канале размещены два встроенных компрессорно-конденсаторных блока: таким образом теплота передаётся вытяжному воздушному потоку и отводится вместе с отработанным воздухом. Для зимней эксплуатации предусмотрен водяной нагреватель: при расчётной наружной температуре –13 °C он нагревает приточный воздух до 24 °C. Незамерзающее исполнение теплообменника повышает надёжность работы при низких температурах.
Отзывы
- Ключевая особенность проекта — размещение двух полноценных холодильных контуров внутри вентиляционной установки. Это позволило отказаться от внешних компрессорно-конденсаторных блоков на фасаде здания, сохранив архитектурный облик культового объекта.
