Административное здание МВД мкр. Щербинка
О проекте
- Описание

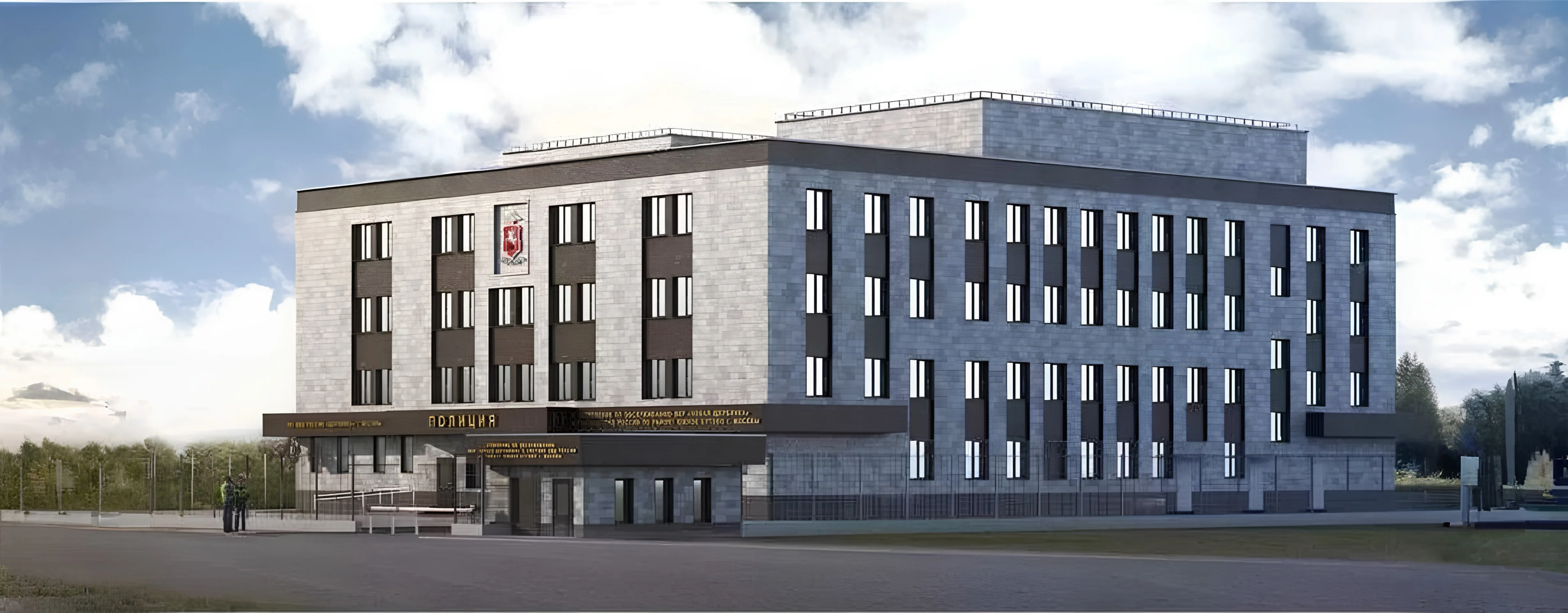

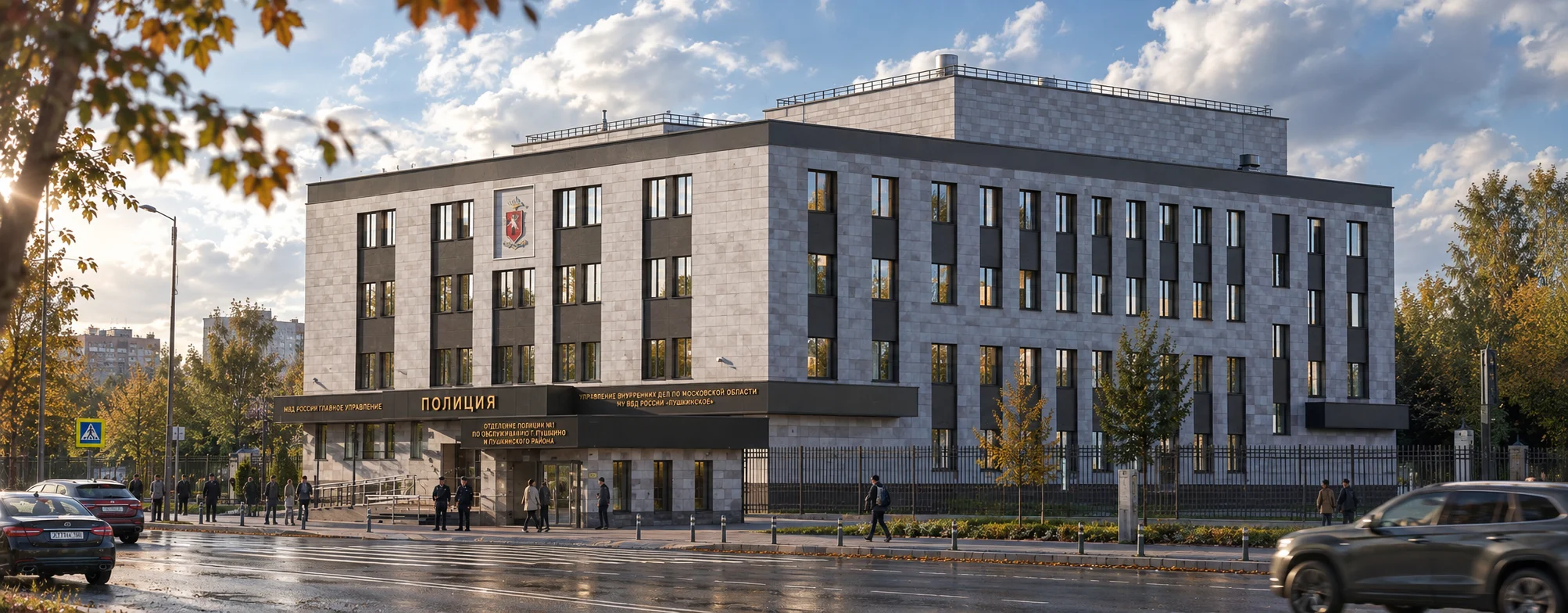

- Для административного здания МВД в мкр. Новая Щербинка, расположенного в общественной зоне вдоль Варшавского шоссе, компания Циклон разработала и поставила решение по диспетчеризации вентиляционных и инженерных систем.
- Статус
- Завершен
- Год реализации
- 2025
Оборудование на объекте
- Щиты питания и управления
- Система диспетчеризации
- Щиты питания и управления
- Щиты управления общеобменной вентиляцией
Результаты
- Заказчик получил централизованную систему контроля 67 вентиляционных систем и ключевых инженерных систем административного здания с доступом для двух независимых эксплуатирующих организаций. Решение обеспечивает прозрачный мониторинг оборудования, оперативное получение сообщений о неисправностях, контроль работы вентиляции и насосных систем, а также безопасное разграничение функций управления между пользователями. Это позволяет эксплуатационным службам быстрее реагировать на аварийные ситуации, поддерживать работоспособность инженерной инфраструктуры и исключать несанкционированное вмешательство в оборудование соседнего подразделения.
Техническое задание
Заказчику требовалась единая система диспетчеризации с двумя автоматизированными рабочими местами на базе SCADA: каждое подразделение должно было видеть состояние всех инженерных систем здания, но управлять только оборудованием, закреплённым за своей частью объекта. В контур диспетчеризации включили автоматику приточных, приточно-вытяжных и вытяжных установок, насосную станцию ХВС, канализационную насосную станцию, шкафы управления дренажными приямками, а также вводные и секционные автоматы ВРУ-1 и ВРУ-2. Для щитов автоматики приточных систем предусматривались раздельные вводы питания на двигатель вентилятора и цепи управления, а обмен данными требовалось организовать через контроллеры Segnetics по протоколу Modbus RTU.
Конструктивные особенности
Компания Циклон предусмотрела два АРМ оператора-диспетчера с разграничением прав доступа: пользователи каждой эксплуатирующей организации могут контролировать все системы здания, но запускать, останавливать и изменять параметры только собственного оборудования; суперпользователь получает полный доступ без ограничений. Шкафы автоматики общеобменной вентиляции подключены к системе по интерфейсу RS-485 и протоколу Modbus RTU, а контроль состояния других инженерных систем реализован через диспетчерский шкаф ЩД-0, который принимает сигналы типа «сухой контакт» и передаёт их в общую систему диспетчеризации. Операторы получают данные о температурах наружного и приточного воздуха, температуре обратной воды, режимах работы, загрязнении фильтров, авариях, состоянии оборудования и отключении по пожарной автоматике, а также могут дистанционно запускать установки, изменять температурные уставки и сбрасывать аварии.
