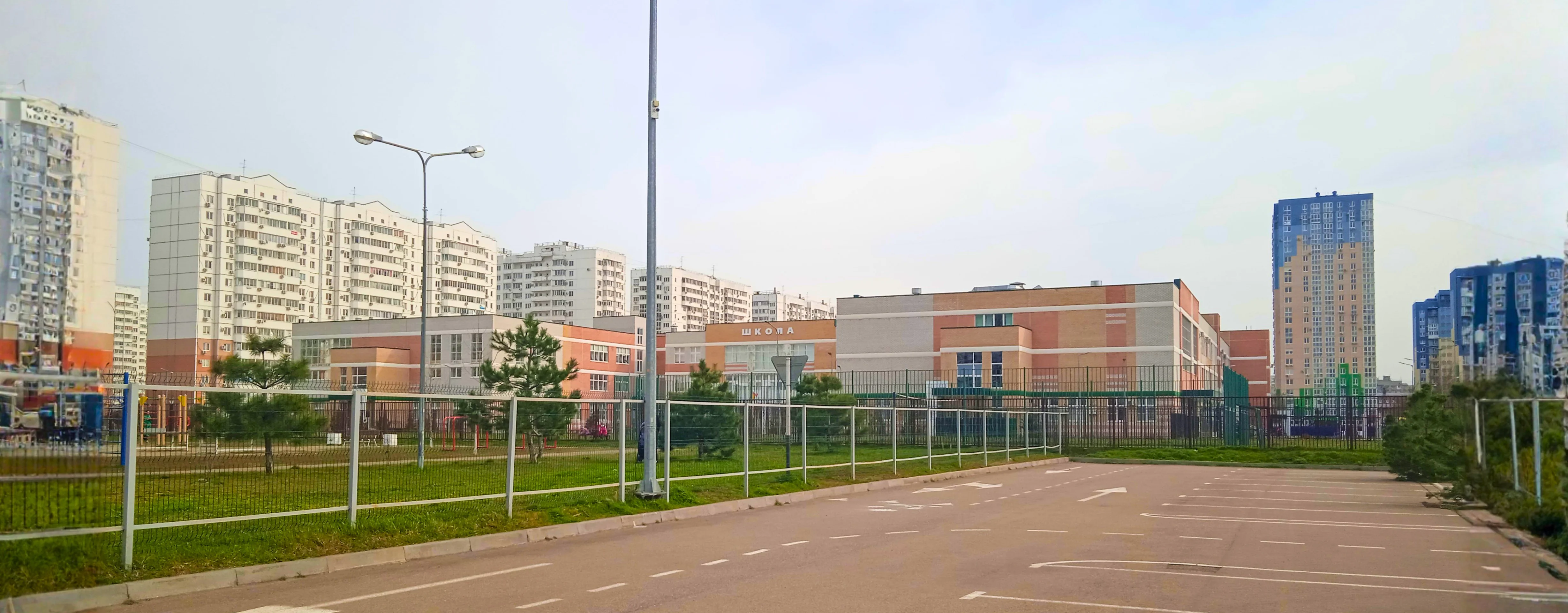

Средняя общеобразовательная школа по ул. Байбакова Н.К. в г. Краснодаре
О проекте
- Описание
- Заказчик передал проектную документацию стадии П для строящейся школы. Нужно было подобрать вентиляционное оборудование и поставить его комплектно: установки, шкафы управления, датчики и узлы регулирования.
- Статус
- Завершен
- Год реализации
- 2022
Оборудование на объекте
- Центральные кондиционеры
- Центральные кондиционеры
- Щиты питания и управления
- Щиты управления общеобменной вентиляцией
- Смесительные узлы
- Смесительные узлы для воздухонагревателей (калориферов) RV-H
- Смесительные узлы
- Смесительные узлы для охладителей RV-C
- Вентиляторы
- Вентиляторы радиальные крышные вытяжные
Результаты
- Мы подобрали по проекту стадии П полный комплект вентиляционного оборудования с автоматикой. Заказчик получил установки, шкафы, датчики и узлы регулирования от одного поставщика, без согласования совместимости между разными производителями. Срок изготовления и поставки составил 60 рабочих дней. Оборудование отправляли в 8 фурах по 20 тонн.
Техническое задание
Заказчик передал проект стадии П с разделом ХОВС. Шкафы автоматики, датчики и узлы обвязки мы подобрали сами из нашей линейки, с учётом пожеланий клиента, и собрали в единый комплект.
Особенности и решения
Особенности и решения Широкая линейка. Мы подобрали 28 установок: от компактных до крупных приточно-вытяжных. В крупных установках 5 секций, в самых больших расход воздуха около 11 000 м³/ч. Крупные модули поставили с двумя секциями (приток и вытяжка) в одном корпусе. Автоматика в комплекте. К каждой системе подобран свой щит: от простых шкафов на один вентилятор до двухканальных. Скорость вентиляторов регулируется частотными преобразователями (36 шт.), поэтому воздух подаётся по фактической потребности. Узлы обвязки. Для 26 калориферов и 23 воздухоохладителей поставили готовые узлы регулирования. Это упрощает монтаж и сокращает объём работ на объекте. Контроль и защита. Датчики перепада давления (56 шт.) показывают загрязнение фильтров. Капиллярные термостаты (26 шт.) защищают водяные нагреватели от замерзания. Датчики температуры канальные, накладные и наружного воздуха.
