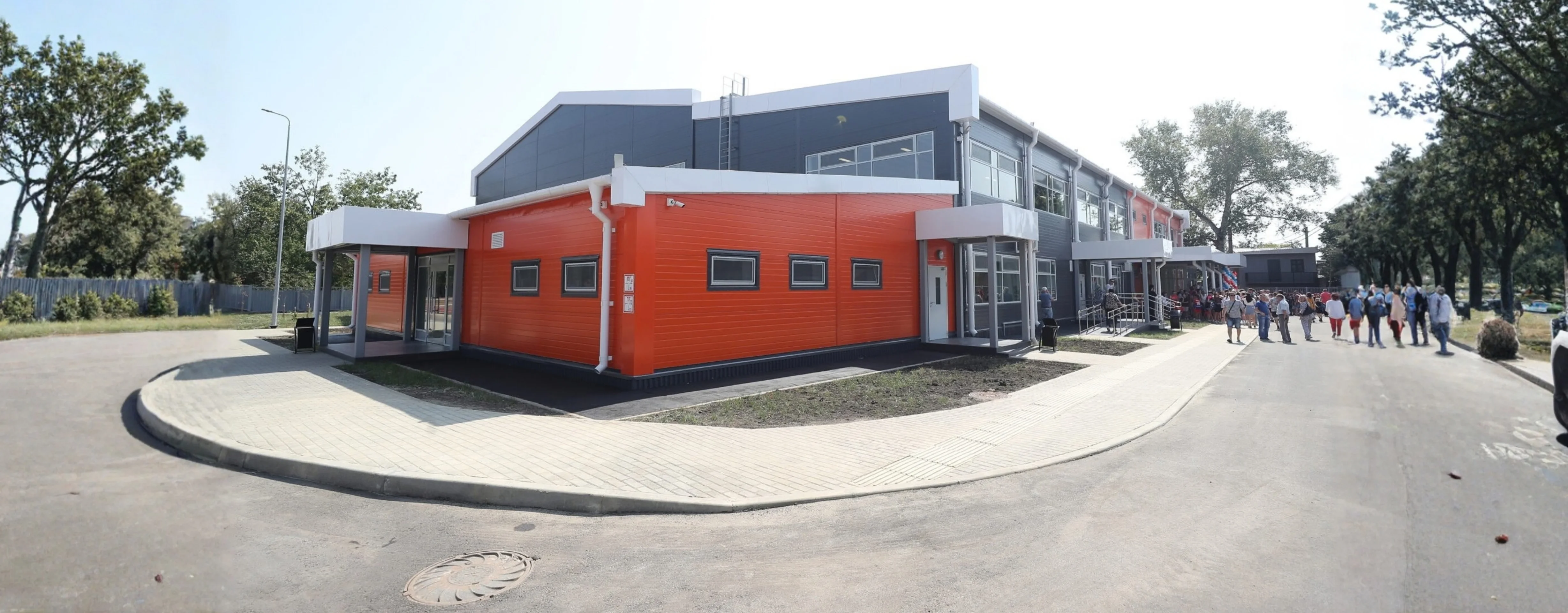

Физкультурно-оздоровительный комплекс в г. Краснодар (1-е отделение учхоза «Кубань»)
О проекте
- Описание
- Для физкультурно-оздоровительного комплекса были подобраны вентиляционные установки с системой автоматического управления для обслуживания коридоров, кабинетов, спортивных залов, скалодрома, раздевальных и душевых.
- Статус
- Завершен
- Год реализации
- 2026
Оборудование на объекте
- Центральные кондиционеры
- Центральные кондиционеры
- Смесительные узлы
- Смесительные узлы для воздухонагревателей (калориферов) RV-H
- Щиты питания и управления
- Щиты управления общеобменной вентиляцией
Результаты
- Заказчик получил согласованный комплекс вентиляционного оборудования для разных функциональных зон ФОК: от административных помещений до спортивных залов, скалодрома, раздевалок и душевых. Решение обеспечивает подачу и удаление воздуха в требуемых объёмах, зимний нагрев наружного воздуха, летнее охлаждение приточного воздуха и возврат части тепловой энергии вытяжного воздуха через пластинчатую рекуперацию. Для крупных систем П5В5 и П6В6 также реализованы сценарии работы с переменной производительностью — от частичной до номинальной, что позволяет адаптировать воздухообмен к фактической загрузке помещений. Плановый срок изготовления составил — 30 рабочих дней.
Техническое задание
Исходно заказчик передал техническое задание от проектировщика с основными расчётными параметрами, после чего техническое решение дорабатывалось в нескольких итерациях и было внесено в проект. Для помещений были предусмотрены отдельные системы: П1 для коридоров и кабинетов с расходом 983 м³/ч и внешним напором 300 Па; П5В5 для зала борьбы и тренажёрного зала с расходом 4 320 м³/ч по каждому каналу и напором 350 Па; П6В6 для универсального спортивного зала и скалодрома с расходом 5 550 м³/ч по притоку и вытяжке при напоре 350 Па. Для зимнего режима принята наружная температура –15 °C, а нагреватели рассчитаны на работу с водой 95/70 °C.
Особенности и решения
Ключевой особенностью проекта стала многофункциональная система управления П5В5 и П6В6: для каждой установки предусмотрены три режима производительности в зависимости от потребности помещений в воздухе. Для П5В5 реализованы режимы 50%, 50% и 100% номинального расхода с управлением двумя групповыми заслонками и частотой вентиляторов 43/43/50 Гц; для П6В6 — режимы 33%, 67% и 100% с частотами 32/43/50 Гц. Щиты автоматики на базе контроллеров Carel управляют приточными и вытяжными вентиляторами через частотные преобразователи, контролируют состояние фильтров, наружную и приточную температуру, защищают пластинчатые рекуператоры от обмерзания, а водяные нагреватели — от замерзания с помощью противозамораживающего термостата, датчика обратной воды, циркуляционного насоса и регулирующего смесительного узла.
