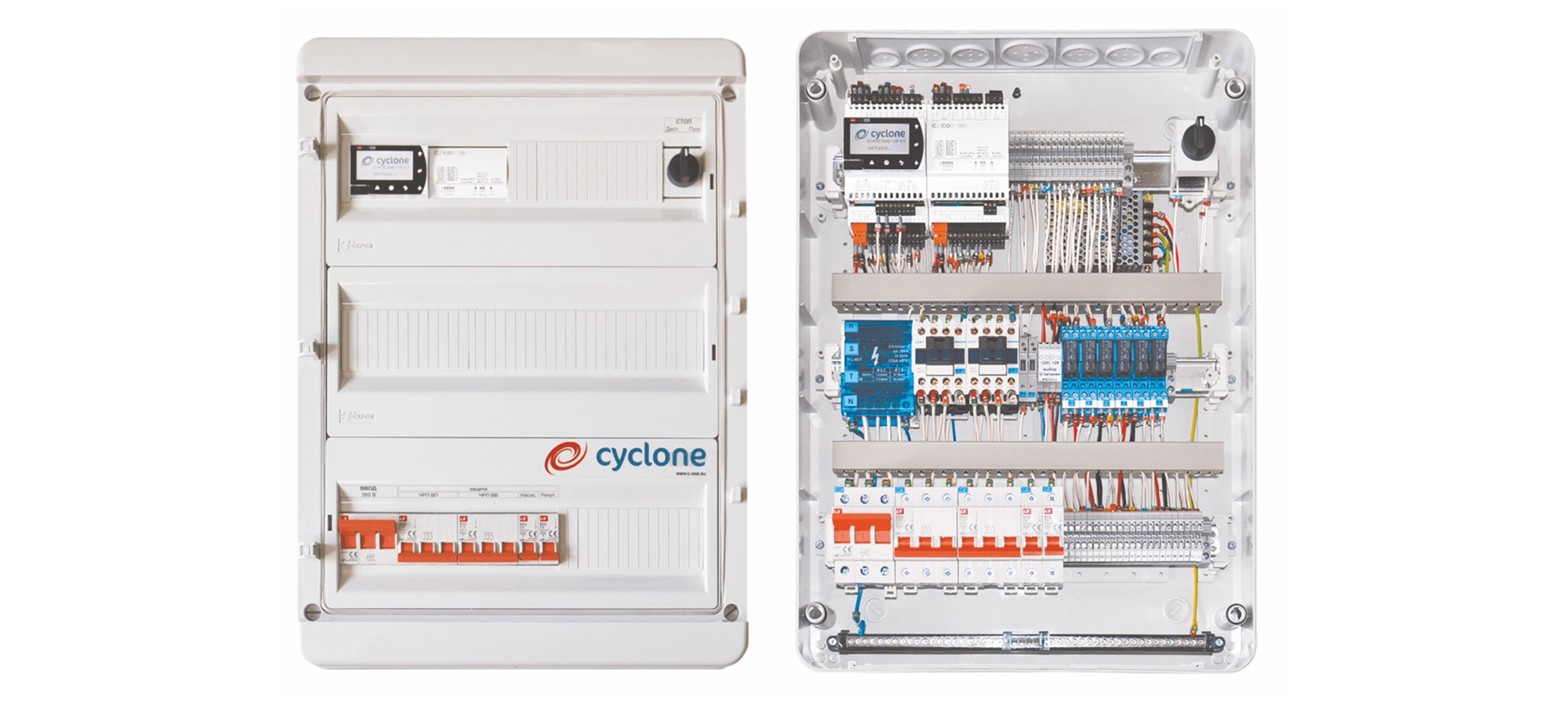

Назначение
- Управление приточной системой вентиляции с электрическим калорифером
Ключевые особенности
Конструктивные характеристики
- Исполнение
- общего назначения
- Материал корпуса
- пластик/металл
- Тип контроллера
- Carel, ZENTEC
- Степень защиты корпуса
- IP65 при закрытой крышке
- Встроенный порт
- RS-485 (протокол Modbus RTU)
- Габаритные характеристики
- 380х570х140 мм (54 модуля) или 275х570х140 мм (36 модулей). Исключение составляют блоки управления типа CHU А E3, размеры боксов которых 275х365х140 мм (24 модуля)
Функциональная схема
К данным установкам потребуется:
- Датчик температуры канальный
- обязательно
- Датчик температуры накладной
- не нужно
- Датчик перепада давления фильтра
- обязательно
- Датчик перепада давления вентилятора
- обязательно
- Датчик температуры помещения
- рекомендуется
- Датчик температуры наружного воздуха
- рекомендуется
- Капиллярный термостат
- не нужно
- Привод воздушного клапана с возвратной пружиной
- не нужно
- Привод воздушного клапана Lufberg двухпозиционный
- обязательно
- Частотный преобразователь
- рекомендуется
