Каркасно-панельная вентиляционная установка состоит из:
Каркас

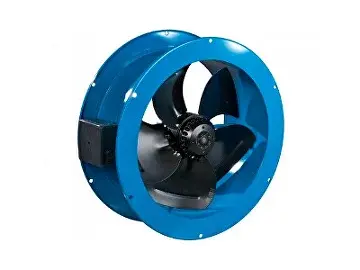

Вентилятор

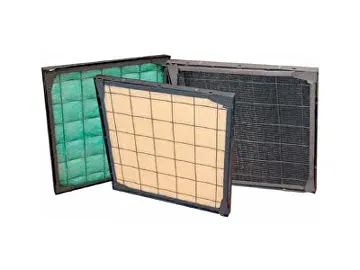

Фильтр

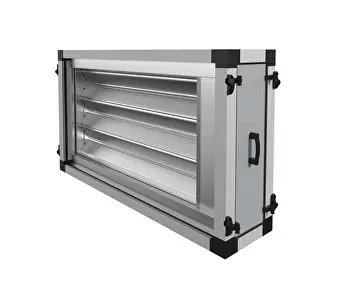

Воздушный клапан
Конденсатор

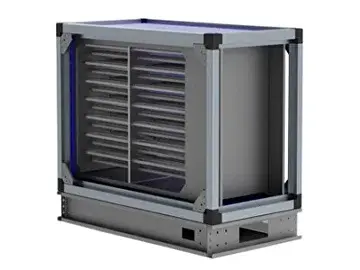

Электронагреватель

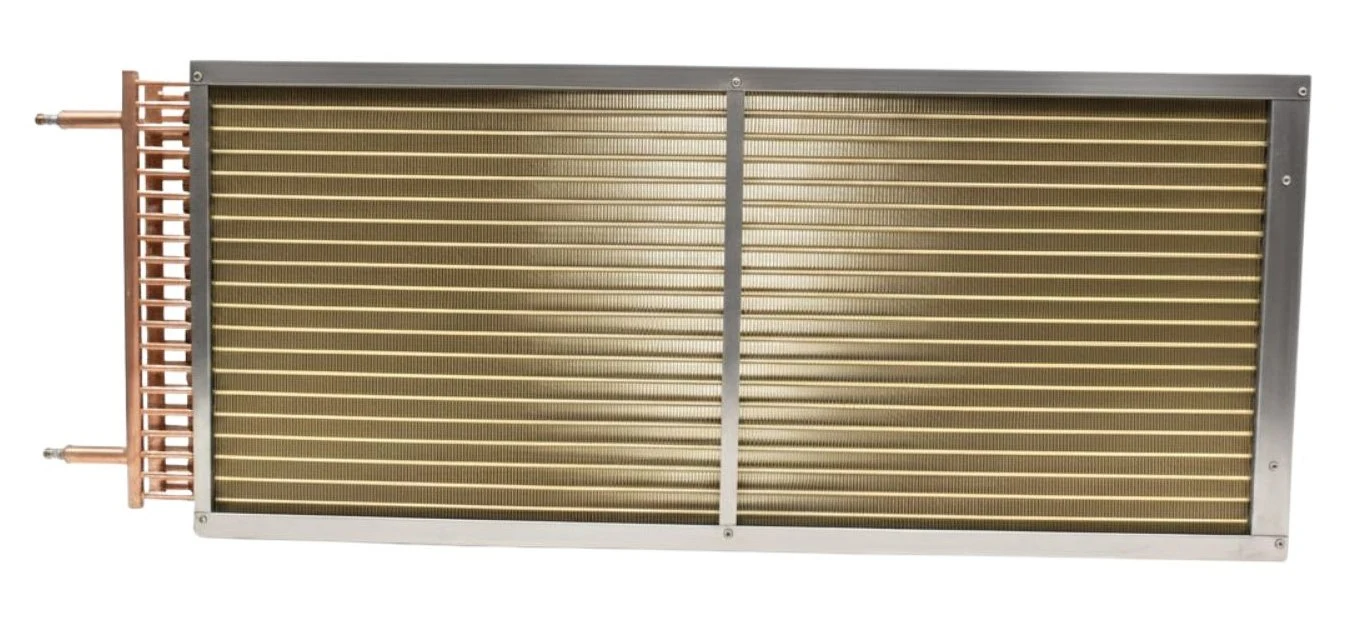

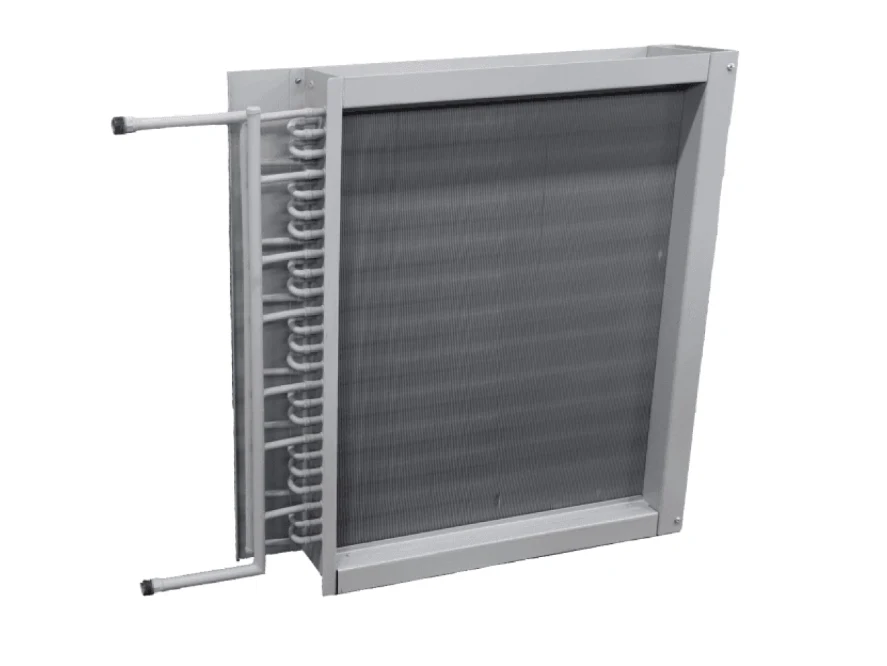

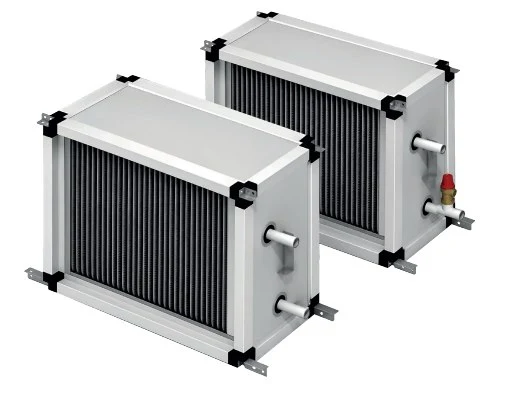

Водяной нагреватель

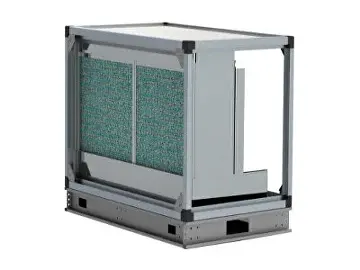

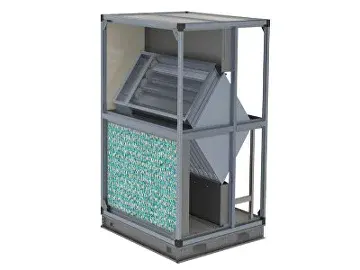

Поверхностный увлажнитель

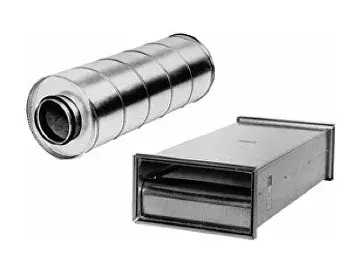

Шумоглушитель

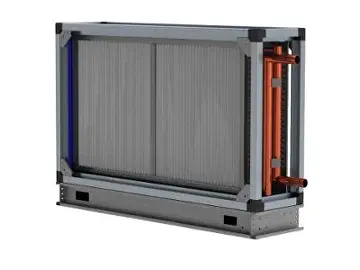

Пластинчатый рекуператор
Водяной охладитель

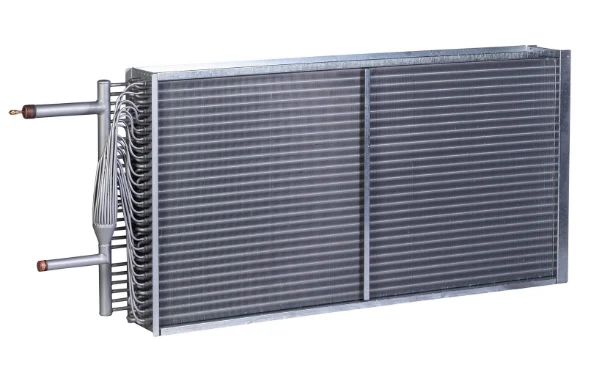

Испаритель

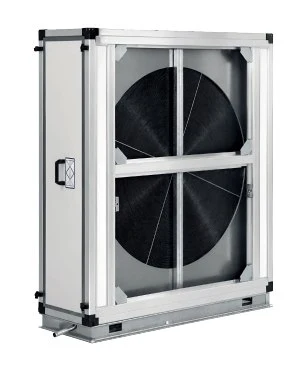

Роторный рекуператор
Секция смешения
Гликолевый рекуператор
Центральные кондиционеры компонуются из отдельных конструктивных и функциональных блоков. Воздух необходимо очистить от пыли, нагреть или охладить, увлажнить или осушить, при необходимости смешать в определенном соотношении с рециркуляционным воздухом, распределить по двум или нескольким потокам, обеспечить перемещение по сети воздуховодов.
В функциональных блоках реализуются все необходимые процессы тепловлажностной обработки воздуха, функция перемещения воздуха и глушения шума. К ним относятся:
- воздушные клапаны
- фильтры
- воздухонагреватели
- воздухоохладители
- теплообменники для регенерации теплоты удаляемого воздуха
- блоки увлажнения
- вентиляторные группы
- шумоглушители

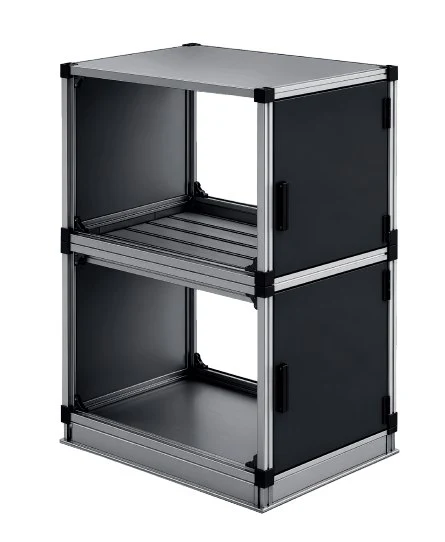

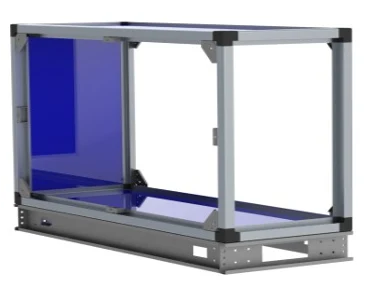

Каркас
Корпус изготовлен из пятигранных алюминиевых профилей, соединяемых с помощью пластиковых угловых соединительных элементов, что определяет легкость и коррозионную стойкость конструкции.
Панели типа сэндвич имеют толщину 25 и 45 мм в зависимости от варианта исполнения и вида теплоизоляционного материала. Панель состоит из двух металлических листов, между которыми размещается утеплитель.
В панелях могут устанавливаются дверцы для сервисного обслуживания, которые оснащаются петлями и ручками. В самих секциях может быть предусмотрена подсветка. Дверцы также могут быть оснащены смотровыми окошками.
В наших установках используются алюминиевые профили, которые легко разбираются, позволяют снимать и потом монтировать любые панели корпуса.
Исполнение установок возможно с правой или левой сторонами обслуживания.
На стороне обслуживания размещаются открывающиеся (снимающиеся) двери, патрубки теплообменников.
Правая сторона обслуживания будет в том случае, если, глядя по направлению движения воздуха внутри установки, обслуживание будет производиться справа. Соответственно, если обслуживание слева, то будет левая сторона обслуживания. В приточно-вытяжных установках сторона обслуживания определяется по направлению движения воздуха в приточной части установок.
Установка должна быть смонтирована так, чтобы была обеспечена возможность свободного подключения вентиляционных каналов, трубопроводов, электропитания. При монтаже электропроводки и трубопроводов необходимо обеспечить возможность открывания герметичных дверей, а также возможность выдвинуть каждую функциональную часть агрегата для обслуживания и ремонта.

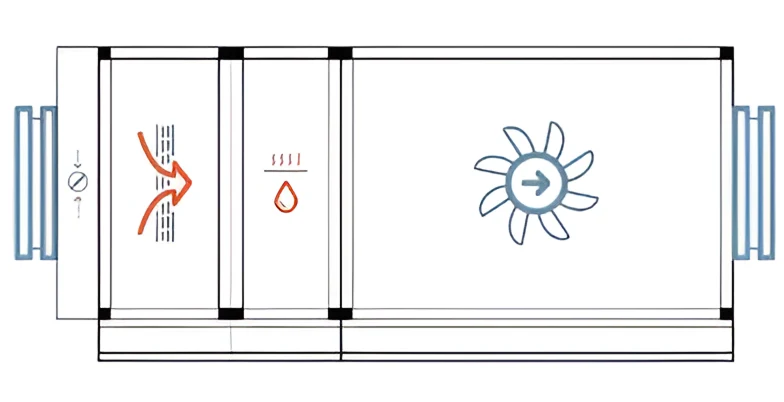

Левая сторона обслуживания

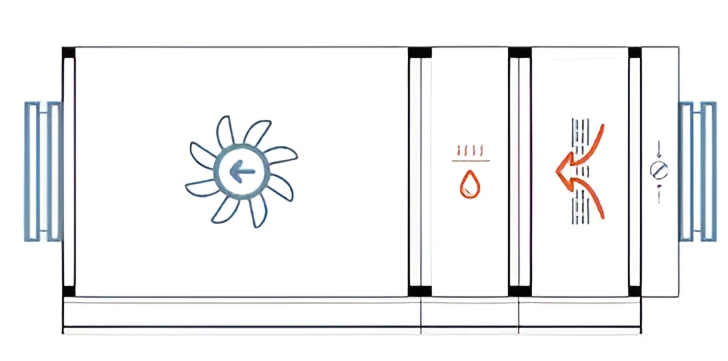

Правая сторона обслуживания
Наполнение сэндвич-панелей каркаса.
Что в приоритете?
Вспененный полиуретан | Минеральная вата | |
Критерий №1. Структура | + Пенополиуретан вспенивается в определённой установке их двухкомпонентной смеси, в результате химических реакций образовывается утеплитель, имеющий газонаполненную пористую структуру. Коэффициент теплопроводности у пенополиуретана на 20% ниже чем у минеральной ваты. С точки зрения экономии пространства, облегчения монтажных работ и нагрузок на несущие конструкции пенополиуретан однозначно предпочтителен. | Минеральная вата состоит из базальтовых волокон, объединенных с помощью синтетических материалов в общую плиту определённой толщины |
Критерий №2. Стойкость | + Имеет минимальную степень водопоглащения благодаря закрытой, пористой структуре не теряет свойств в широком диапазоне экстремальных плюсовых и минусовых температур, имеет малую паропроницательность и гигроскопичность, а также не теряет геометрии со временем | Подвержена влиянию влаги, причём с частичной потерей изоляционных характеристик |
Критерий №3. Пожарная безопасность | Пенополиуретан является горючим материалом, но так так он используется в составе сендвич-панелей, которые защищают пенополиуретан от прямого воздействия огня, то такое использование пенополиуретана является приемлемым с точки зрения пожарной безопасности | + Базальтовое волокно вообще не горит и не распространяет пламени |
