Функции узлов регулирования
Регулирование мощности жидкостных теплообменников через изменение количества теплоносителя, подаваемого от источника теплоснабжения (холодоснабжения)
Защита воздухонагревателя от замерзания в холодное время года (при использовании воды в качестве теплоносителя)
Принцип работы

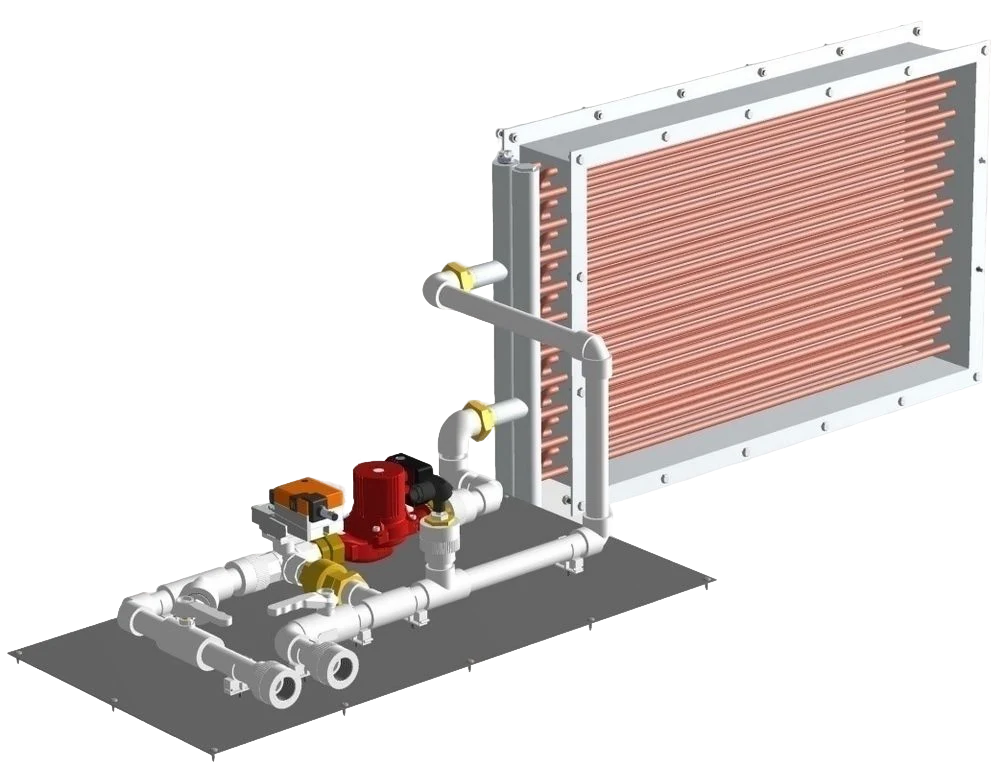

Основной элемент узла регулирования — регулирующий клапан с приводом. При изменении положения штока клапана большее или меньшее количество теплоносителя попадает от источника тепла/холода в теплообменник.
В случае с узлами регулирования воздухоохладителя происходит количественное регулирование, т.е. узел меняет расход теплоносителя, подаваемого на теплообменник без изменения его температуры.
В случае с узлами регулирования воздухонагревателей происходит качественное регулирование (через изменение температуры теплоносителя).
Теплоноситель из сети теплоснабжения поступает на клапан, где к нему при необходимости подмешивается теплоноситель из «обратки» теплообменника (более холодный) и только потом он поступает в теплообменник.
Смешение приводит к понижению температуры теплоносителя и снижению мощности теплообменника. Смешение организовано таким образом, чтобы расход теплоносителя через теплообменник был неизменным во всем диапазоне регулирования. Это необходимо для защиты теплообменника от замерзания в холодный период года.
