Какие данные нужны для подбора ТО?

Терминология

  • Прямая вода

    Это подготовленный теплоноситель, который поступает в теплообменник.

  • Обратная вода

    Это остывший теплоноситель, выходящий из теплообменника после передачи части тепла воздуху (нагрев), или нагретый теплоноситель, отводящий лишнее тепло (охлаждение).

  • Расход воздуха

    Это количество воздуха, проходящее через теплообменник за единицу времени. Измеряется в м3/ч.

  • Расход теплоносителя

    Количество воды, проходящее через теплообменник за определенный промежуток времени. Измеряется также в м3/ч.

1.1Температура прямого и обратного теплоносителя

Cоответственно температуры прямой и обратной воды.

2.1Основной опросник

Вопросы для общения с клиентом при подборе ТО

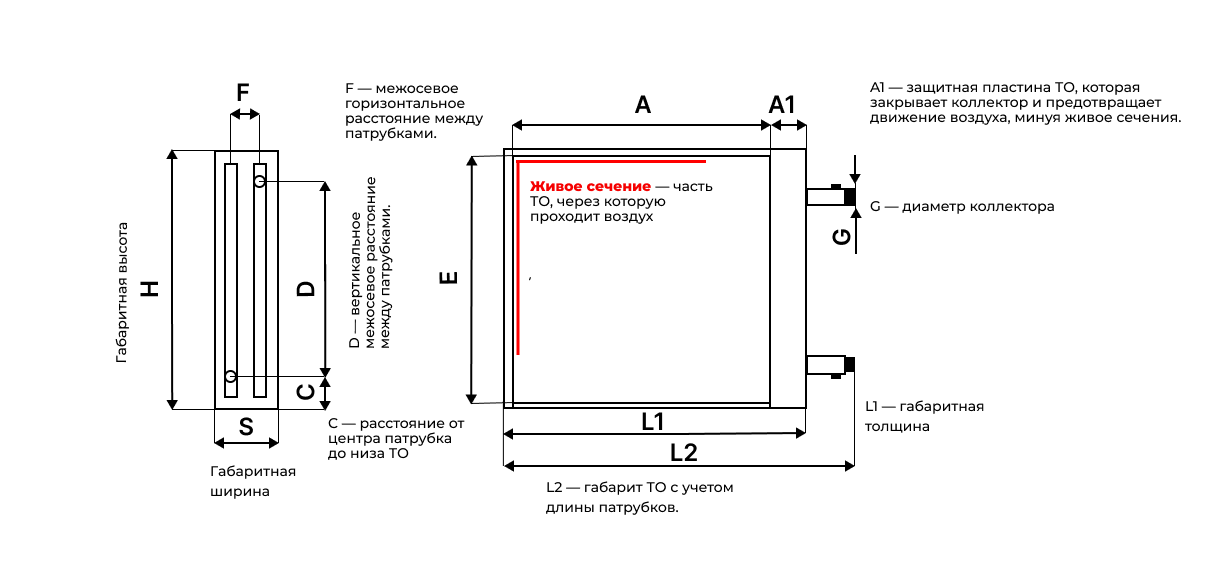

3.1Основные размеры секционного ТО

В тех. листе обязательно заполни габаритные размеры: длину и высоту. Исключением являются размеры С и D — можно указывать прочерк и тогда производство изготовит по своему усмотрению.
При монтаже ТО в секцию — размер S является длиной секции теплообменника (с учетом монтажных зазоров), а размер L1 — её шириной.

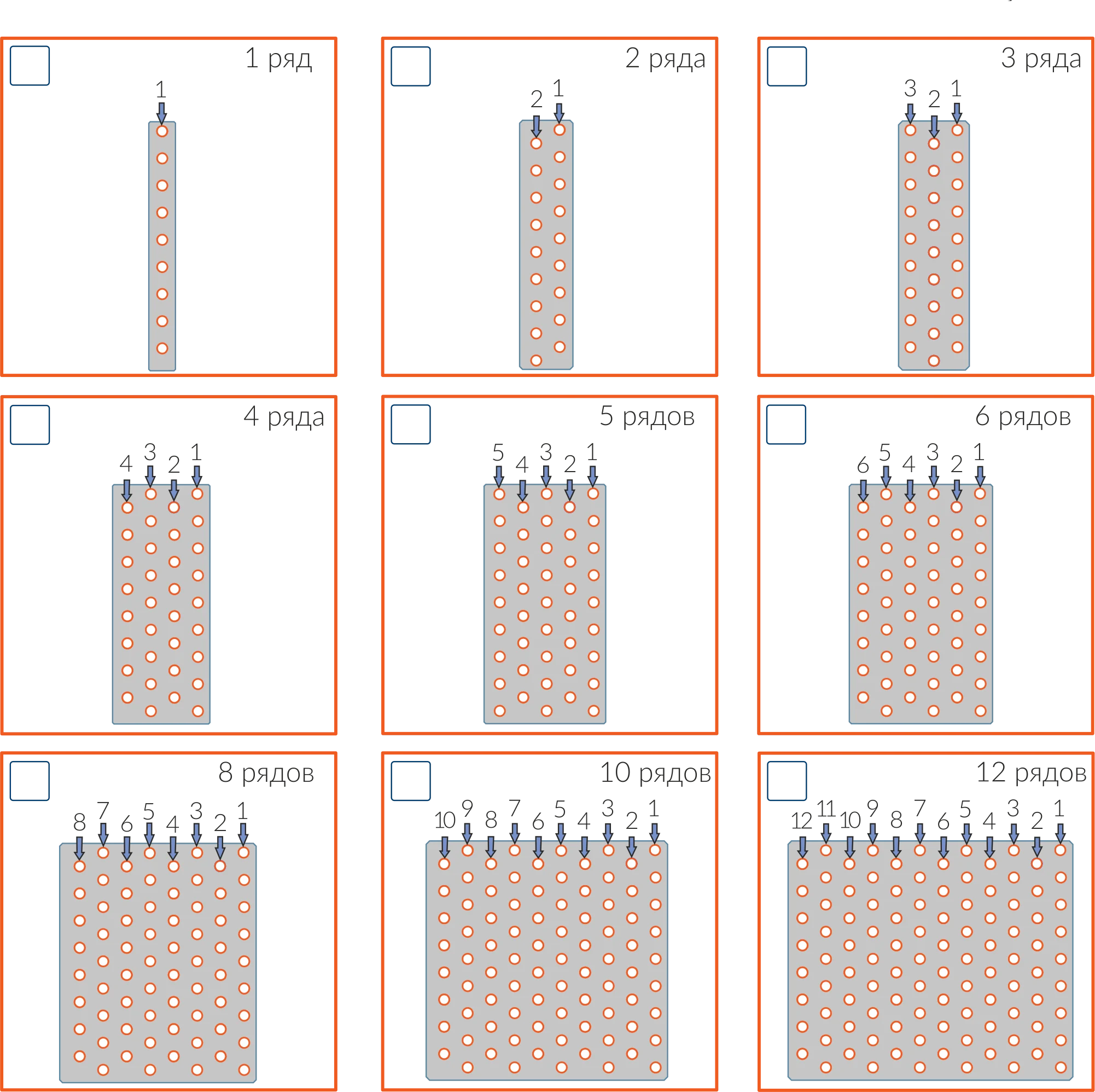

4.1Как определить рядность ТО?

Расположите теплообменник торцом к себе (там, где «калачи»).

Мысленно уберите калачи.

Сравните с рисунком.

Надо рассчитать теплообменник? Произведи расчет в программе подбора

При стандартных условиях у нагревателя рядность не более 4. В случае с охладителями всё сложнее, и расчет требуется произвести обязательно.
