Виды теплообменников по конструкции
1.1Канальные теплообменники
Где применяются?
Применяются в составе канальной наборной системы вентиляции.
Конструкция
Имеют стандартные размеры и крепления для монтажа в вентиляционный канал. Его живое сечение (часть ТО, через которую проходит воздух, — будем говорить подробнее об этом в разделе «3») имеет всегда стандартные размеры под сечение воздуховодов, которые нормируются ГОСТами. Канальные ТО легко определить по его размерам живого сечения (400*200, 500*250, 600*300, 700*400, 800*500, 900*500, 1000*500 мм) и наличием крепления по периметру корпуса ТО.
Такой конструктив имеют все стандартные нагреватели*.
2.1Секционные теплообменники
Особенности

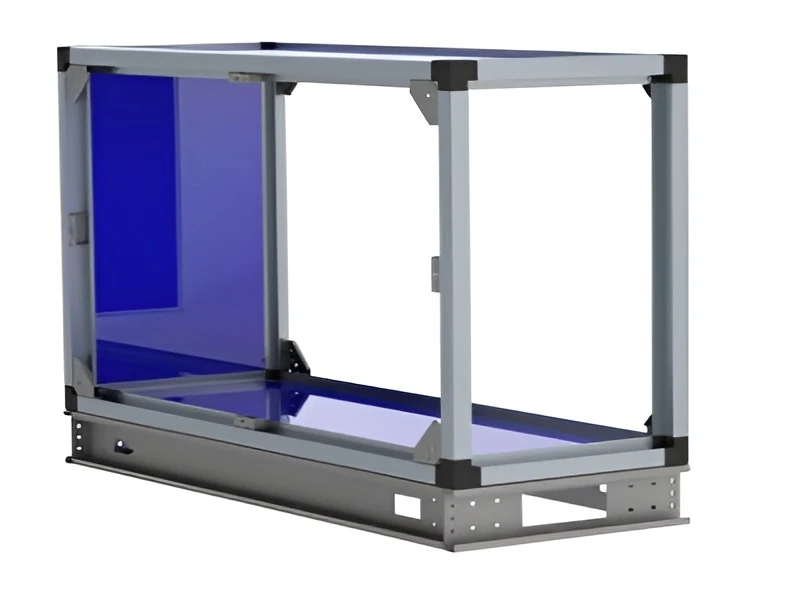

Центральные кондиционеры выполняют в корпусе с несущим каркасом и панелями.
Корпус
Корпус изготовлен из алюминиевых профилей, соединяемых с помощью пластиковых угловых соединительных элементов, что определяет легкость и коррозионную стойкость конструкции.
Панели
Панели типа сэндвич имеют толщину 25 и 45 мм в зависимости от варианта исполнения и вида теплоизоляционного материала. Панель состоит из двух металлических листов, между которыми размещается утеплитель.
К теплообменникам мы можем предложить также каркасно-панельные секции любых размеров, отдельно каплеулавливатели, поддоны.
Важно спросить клиента:
Основной список
Нажмите для просмотра. Опросник так же указан в Уроке 6.
Посмотреть опросник
Какая толщина сендвич-панели корпуса нужна?
Какой тип изоляции требуется?
3.1Теплообменники в гигиеническом исполнении
Коррозионностойкие теплообменники Циклон предназначены специально для работы в местах с агрессивной средой на объектах: на море, нефтехимическом производстве, медицинском производстве, пищевом и т.д.
При необходимости применения такого исполнения ТО покрываются специальным составом — гидрофобной фольгой. Данное покрытие имеет антибактериальные свойства, теплообменники обладают устойчивостью к коррозии.
Важно спросить клиента:
Основной список
Нажмите для просмотра. Опросник так же указан в Уроке 6.
Посмотреть опросник
Где будет применяться?
Требуется ли гигиеническое исполнение?

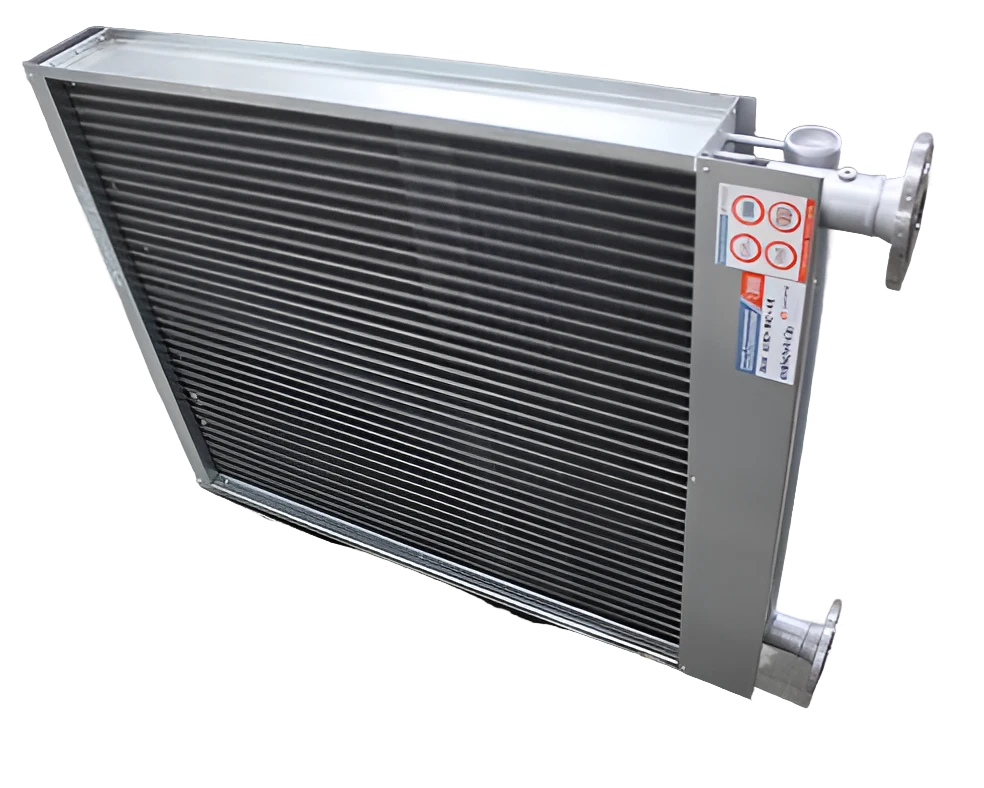

4.1Теплообменники из нержавейки
При необходимости возможно изготовление корпуса ТО не из оцинкованной стали, а из нержавеющей. Такие ТО становятся более устойчивы к коррозии.
Важно спросить клиента:
Основной список
Нажмите для просмотра. Опросник так же указан в Уроке 6.
Посмотреть опросник
5.1Составные теплообменники
Если размеры живого сечения:
A не более 6 м,
В не более 2,4 м
— возможно производство ТО едиными целыми. При размерах более указанных — ТО будут составными.
Важно спросить клиента:
Основной список
Нажмите для просмотра. Опросник так же указан в Уроке 6.
Посмотреть опросник
Если указанные в описании размеры не попадают под максимальные параметры
6.1T-образные и L-образные коллекторы
Патрубки коллекторов могут быть расположены двумя разными способами, исходя из расположения на коллекторе — их различают как L-образные и T-образные.
